Ozone - The J-Link Debugger ​

Why Ozone？

图形化调试！免串口绘图！全网仅此一家！ 走过路过不要错过~

Ozone 是 SEGGER 提供的一款功能全面的图形化调试器，支持对嵌入式应用的 C/C++/Rust 代码进行调试。它可与 J-Link 和 J-Trace 调试探针配合使用，支持程序追踪、性能分析和代码覆盖率分析，是一款强大的性能调试工具，适用于各种开发需求。

Ozone仅支持J-Link，但某些特定版本也支持DAP-LINK，比如32位的V3.24

软件安装 ​

  1. 点击此处前往蓝奏云（访问密码：0721）下载其中所有文件；

    注意注意！

    经测试，仅32位的V3.24版本支持DAP-Link调试，该版本在上方网盘中提供。如果使用J-Link则可以去官网下载最新版（J-Link驱动和Ozone软件都在这里下载）。

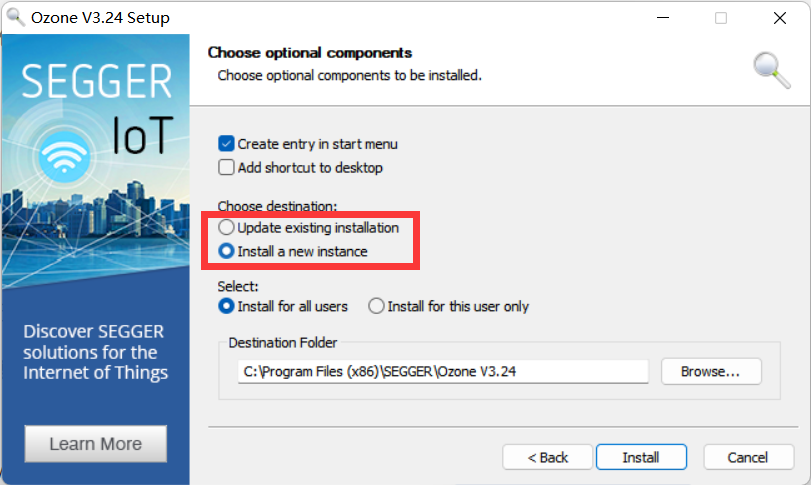

  2. 下载完成后，双击Ozone_Windows_V324_x86.exe安装Ozone，在安装时请选择Install a new instance（安装一个新的实例），后续一路确认即可；00.png

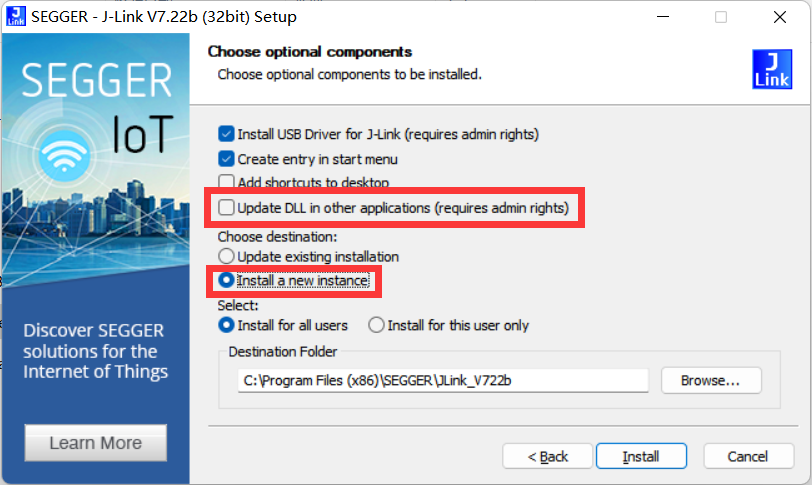

  3. 接着双击JLink_Windows_V722b.exe安装JLink，在这一步注意不要勾选Update dll in other application，否则JLink会把Ozone里面老的驱动和启动项替代掉。Choose destination和Ozone一样，选择Install a new instance。如果安装了老的相同版本的JLink，请先卸载（版本相同不用管，直接新装一个）；01.png
  4. 将网盘上下载的JLinkARM.dll放到JLink和Ozone的安装目录下，替换原来的库。下载下来的库经过修改，使得J-LinkOB在使用的时候不会报“The JLink is defective"和”you are using a clone version“的错误。

    看这里！

    之后如果安装其他版本的JLink，也请注意不要勾选Update DLL in other application，否则会替换掉修改过的动态链接库。

配置调试项目 ​

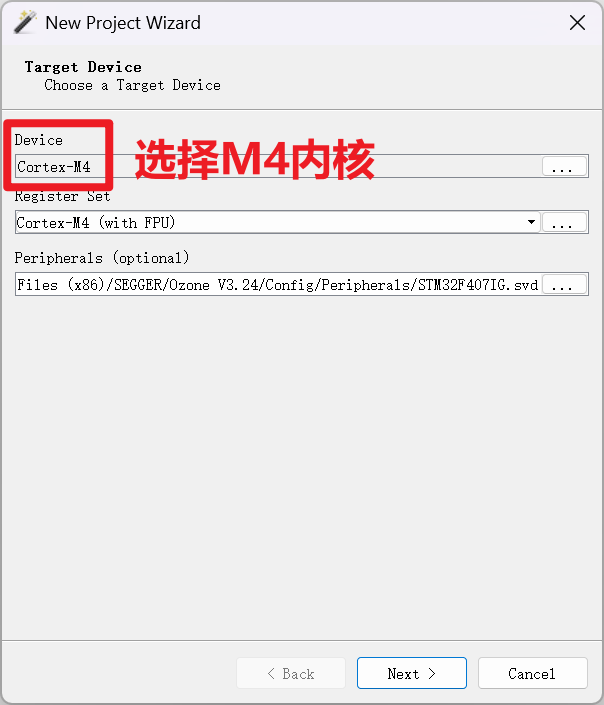

  1. 安装完两个软件后，即可启动Ozone，首次启动时将会显示一个New project wizard，选择M4内核，为了能够查看外设寄存器的值还需要svd文件，svd文件可以在此仓库中获取；02.png
    如果New project wizard没有打开...

    在工具栏的File -> New -> New project wizard。

  2. 接口选择SWD，接口速度不需要太高，如果调试的时候需要观察大量的变量并且使用日志功能，可以调高这个值。如果连接了JLink，下面的窗口中会显示。如果链接了DAPLink，或无线调试器，会出现Unknown CMSIS-dap，单击选择你要使用的调试器，然后继续；03.png

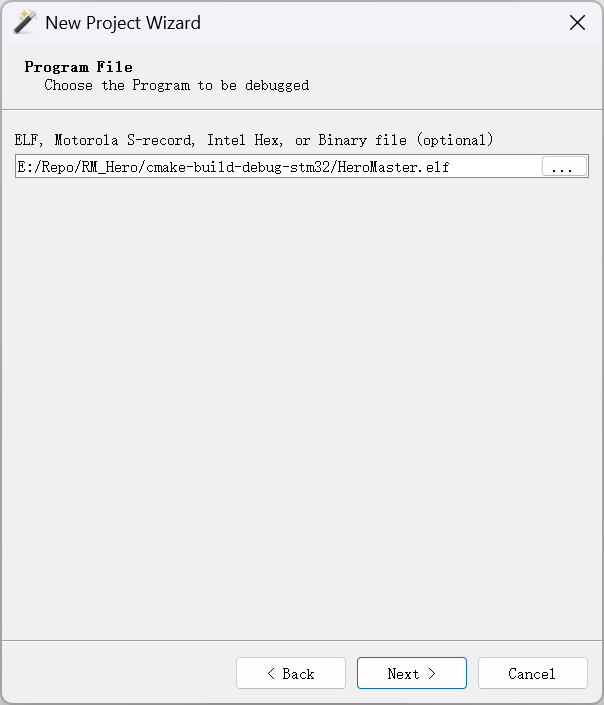

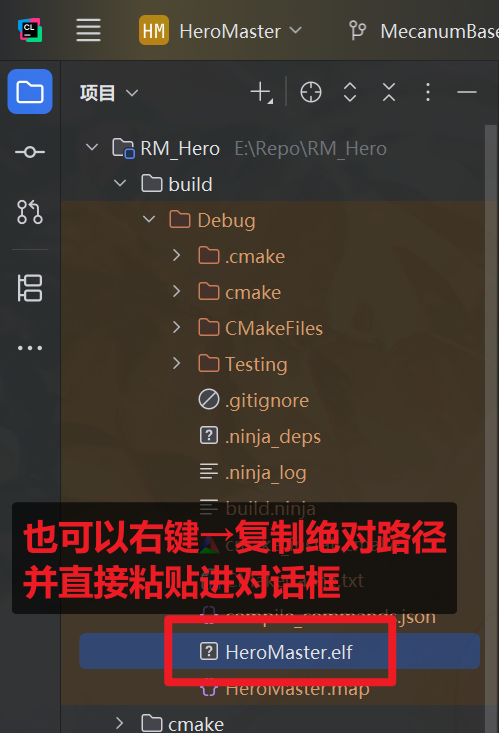

  3. 选择构建之后生成的.elf文件（在项目文件夹下的build中），或是直接粘贴绝对路径，这是调试器专用的文件格式，对其内容感兴趣可以自行搜索细节。此外Ozone还支持.bin .hex .axf（最后一个是amr-cc，也就是keil的工具链会生成的）等格式；04.png05.png

启用FreeRTOS ​

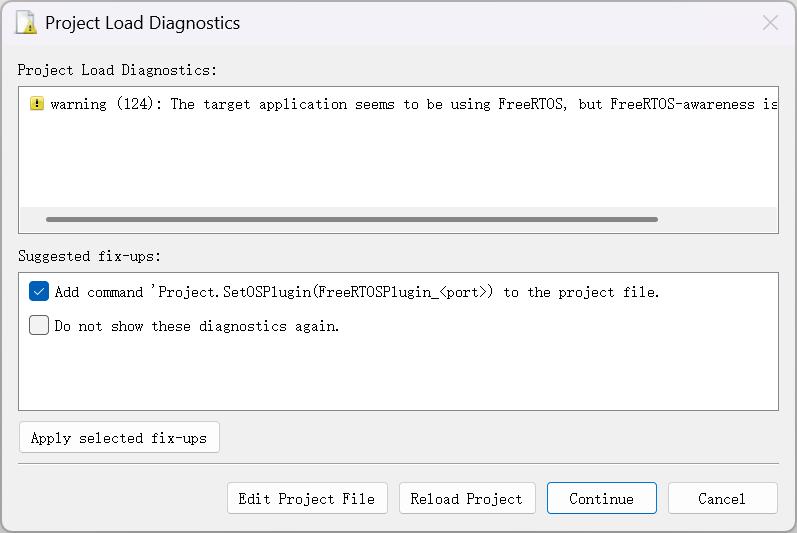

如果你的代码使用了实时系统，在载入项目的时候Ozone会进行对应的提示。选择载入支持实时系统的插件即可，我们的项目是F4的板子，内核是Cortex-M4（CM4），因此选用FreeRTOSPlugin_CM4.js（输入的时候js后缀不用输）。 Ozone默认输入的命令似乎有误，需要手动修改（这好像和Ozone的版本有关，请留意）；06.png

如果没有出现提示...

请在console中输入下面的命令然后回车即可：

Project.SetOSPlugin("plugin_name")
# plugin_name是启用的实时系统支持插件名
# 我们要使用的命令是Project.SetOSPlugin ("FreeRTOSPlugin_CM4")

其它注意事项 ​

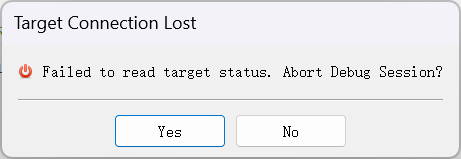

  1. 使用J-Link进行Ozone调试时，不要将J-Link连接到电脑上的雷电USB口/USB3.0口，否则无法开启调试。07.png
  2. 使用DAP-Link进行Ozone调试时，不要在程序暂停的时候点击结束调试，否则将引发Ozone崩溃（J-Link不会，仅限V3.24）；
