VSCode+STM32CubeMX ​

Why VSCode?

使用STM32CubeMX + VSCode进行日常开发，相比于使用CubeIDE，你可以得到：

  1. 更加简洁现代的图形化界面；
  2. 更加完善的社区和插件支持，更好地与git联动；
  3. 软件使用过程中几乎不会出现任何恶性BUG，微软亲儿子；
  4. 更高的自由度，适合平时习惯使用VSCode开发的同学使用；

但与此同时...你将会：

  1. 调试过程中无法使用Live Expressions（现场表达式），这意味着你无法在IDE内部的调试界面动态观测变量值；
  2. 每次都有点麻烦的需要手动初始化工程；

工具链与软件安装 ​

STM32CubeMX ​

STM32CubeMX是一种图形工具，通过分步过程可以非常轻松地配置STM32微控制器和微处理器，以及为Arm® Cortex®-M内核或面向Arm® Cortex®-A内核的特定Linux®设备树生成相应的初始化C代码。

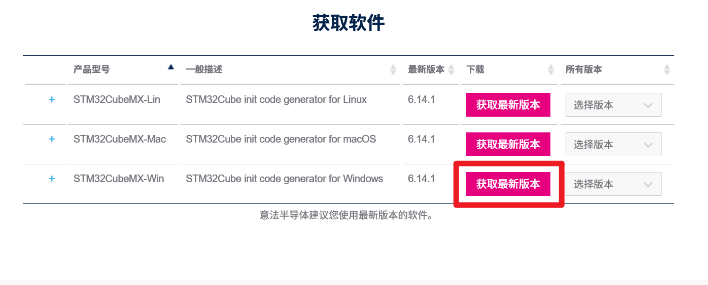

  1. 首先，来安装代码生成器STM32CubeMX吧！点击此处进入官网,并点击【获取软件】，再根据自己电脑的系统，点击【获取最新版本】；00.png

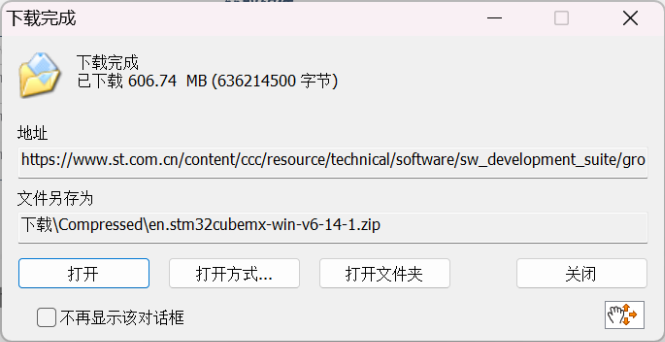

  2. 接受协议，账号的注册或登录步骤几乎与STM32CubeIDE的教程相同，随后开始下载；01.png
  3. 将安装程序解压出来，运行它，并按照推荐默认设置一路Next，便可以安装完成。

STM32CubeCLT ​

STM32CubeCLT是一套由ST公司为用户打包好的一整套嵌入式编程工具链，包括CMake、Ninja、Arm-GCC和STLink等，方便了统一管理与用户调用。

  1. 点击此处进入官网，下载安装的步骤几乎都与STM32CubeMX的教程相同~
  2. 安装完成后，可以使用命令行检查工具链是否正确安装；
如何做？

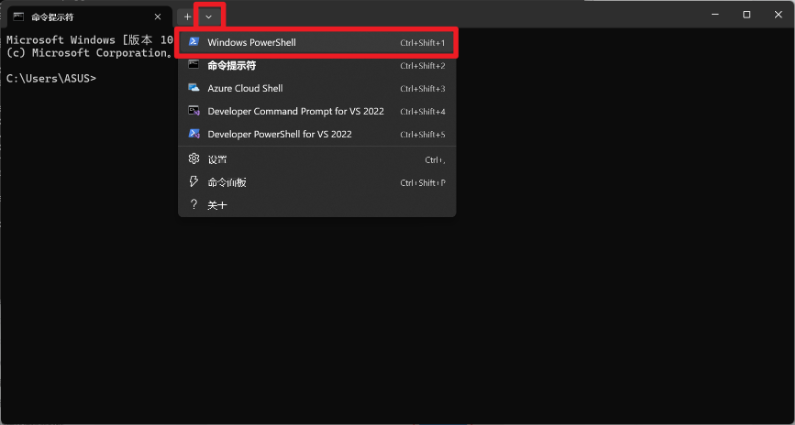

  1. 打开【终端】（系统自带软件），并创建PowerShell选项卡；02.png

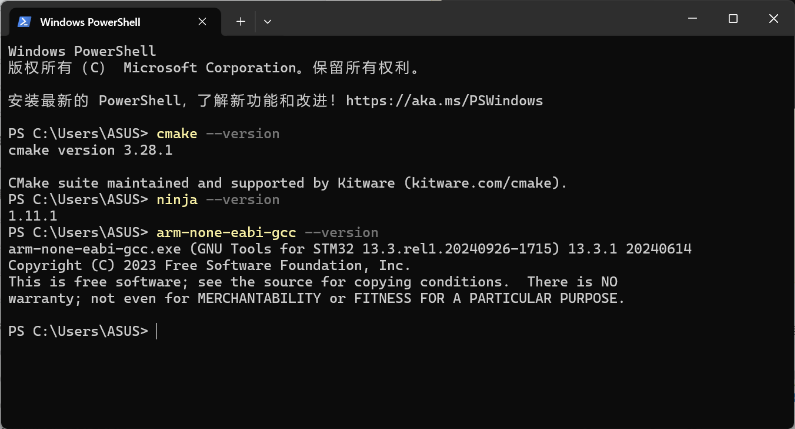

  2. 在窗口中依次输入下面三条命令：

    sh
    cmake --version
ninja --version
arm-none-eabi-gcc --version


OpenOCD ​

Why OpenOCD?

使用DAP-Link进行代码烧录或调试时需要此工具链，但由于其并不包含在STM32CubeCLT中，因此需要额外安装。

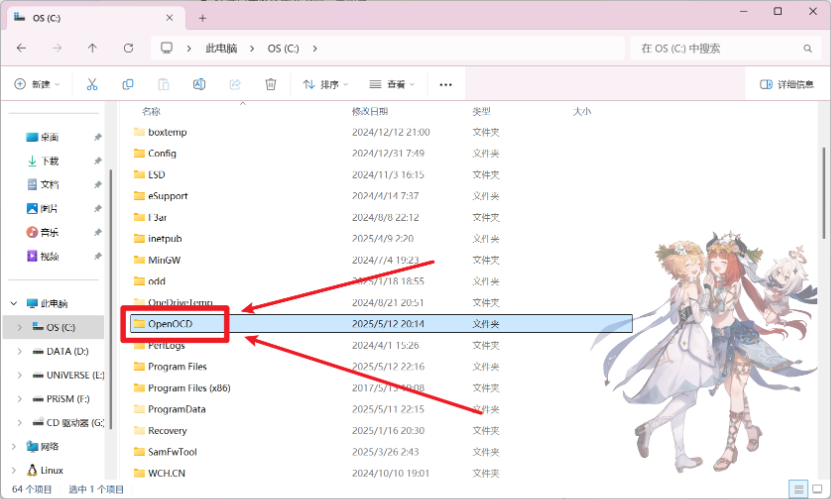

  1. 点击此处进入官网下载最新版压缩包，将其解压至C盘根目录（或其它非常便于管理且不会误删的目录）；04.png
  2. 将其文件夹内【bin】文件夹的路径地址复制下来备用；05.png

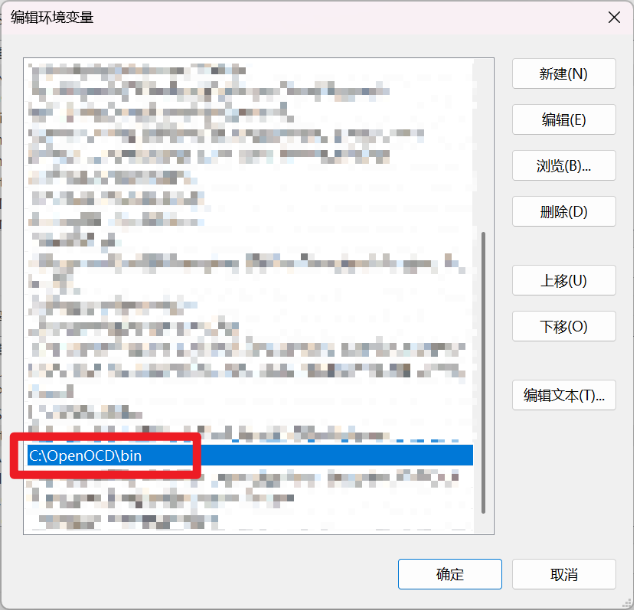

  3. 将该路径地址添加进系统变量Path下，如果有的话记得删除复制路径时自带的双引号；06.png
系统变量是啥？它在哪？

系统变量是环境变量的一种（Path），环境变量是 Windows 系统中一组用来告诉电脑该怎么工作的配置信息，它们像“指路牌”一样，帮助程序找到需要的文件或工具。比如，当你在命令行中输入程序名时，系统会根据环境变量里的信息去特定的路径里查找那个程序。可以把环境变量理解为电脑运行程序时用到的一些“提示信息”。

方法一：直接搜索 ​

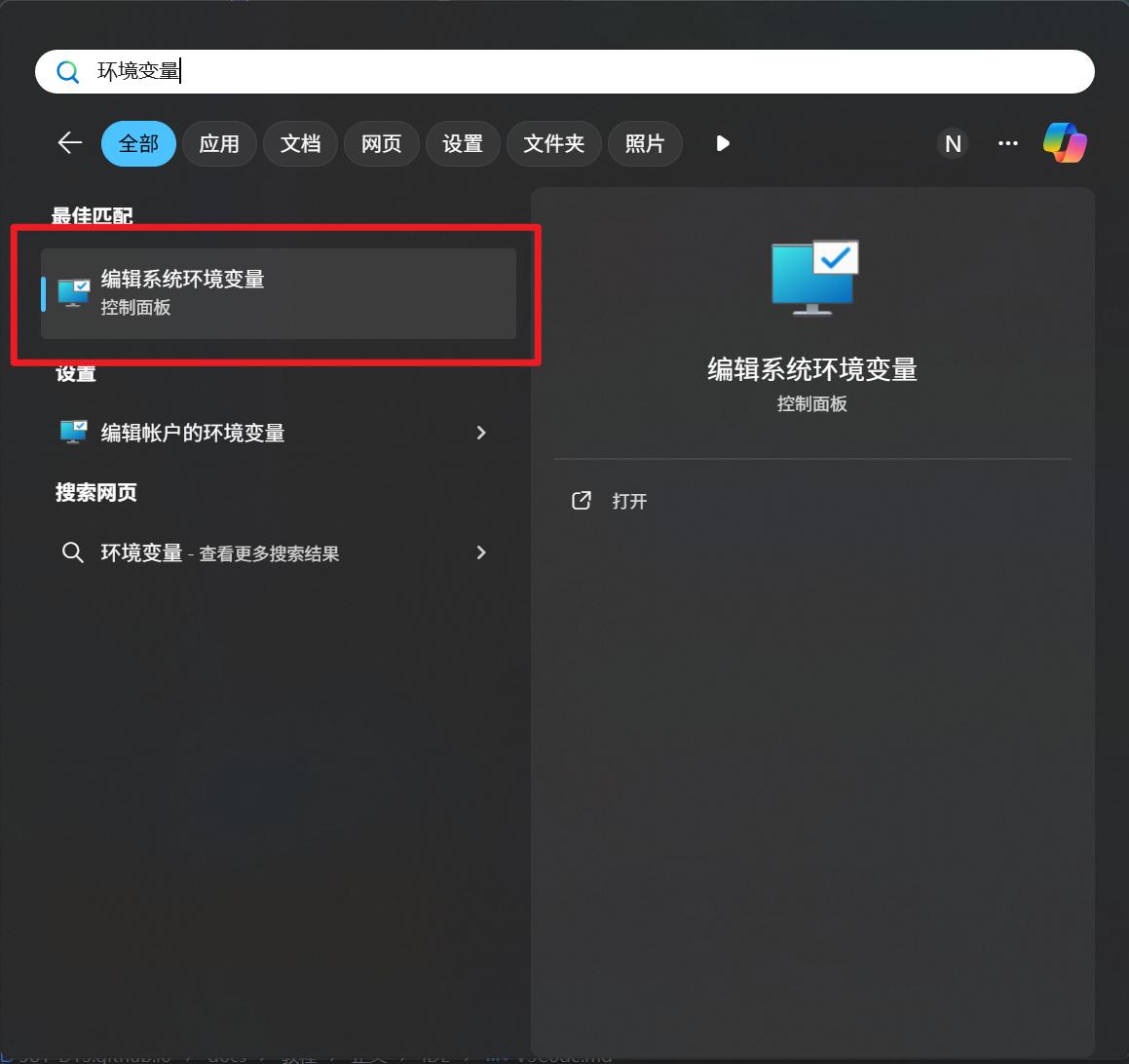

  1. 按下系统快捷键Win+S，搜索环境变量，打开它；001.png

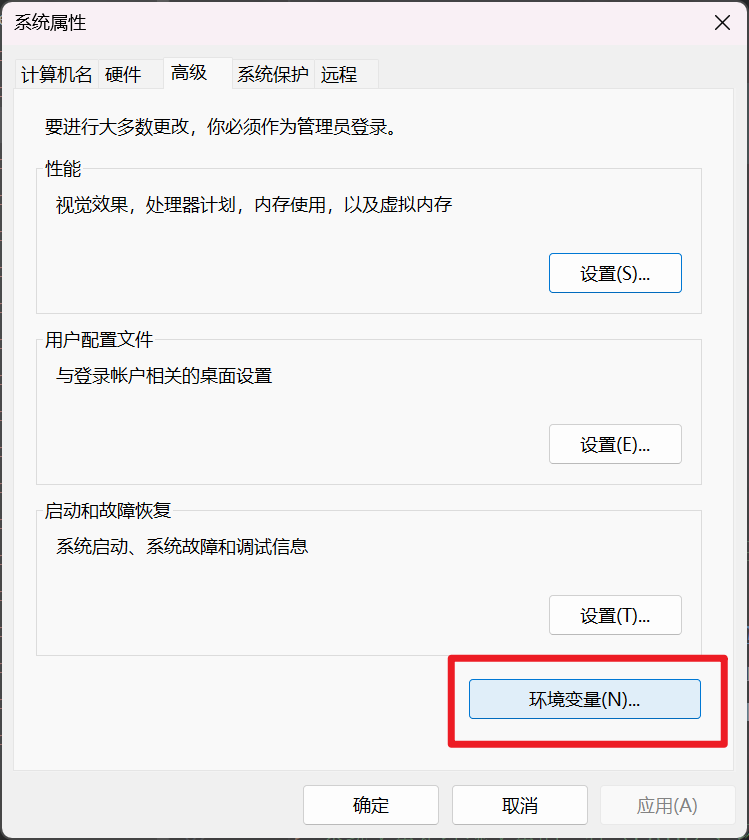

  2. 在弹出的窗口中，点击【全局变量】；002.png

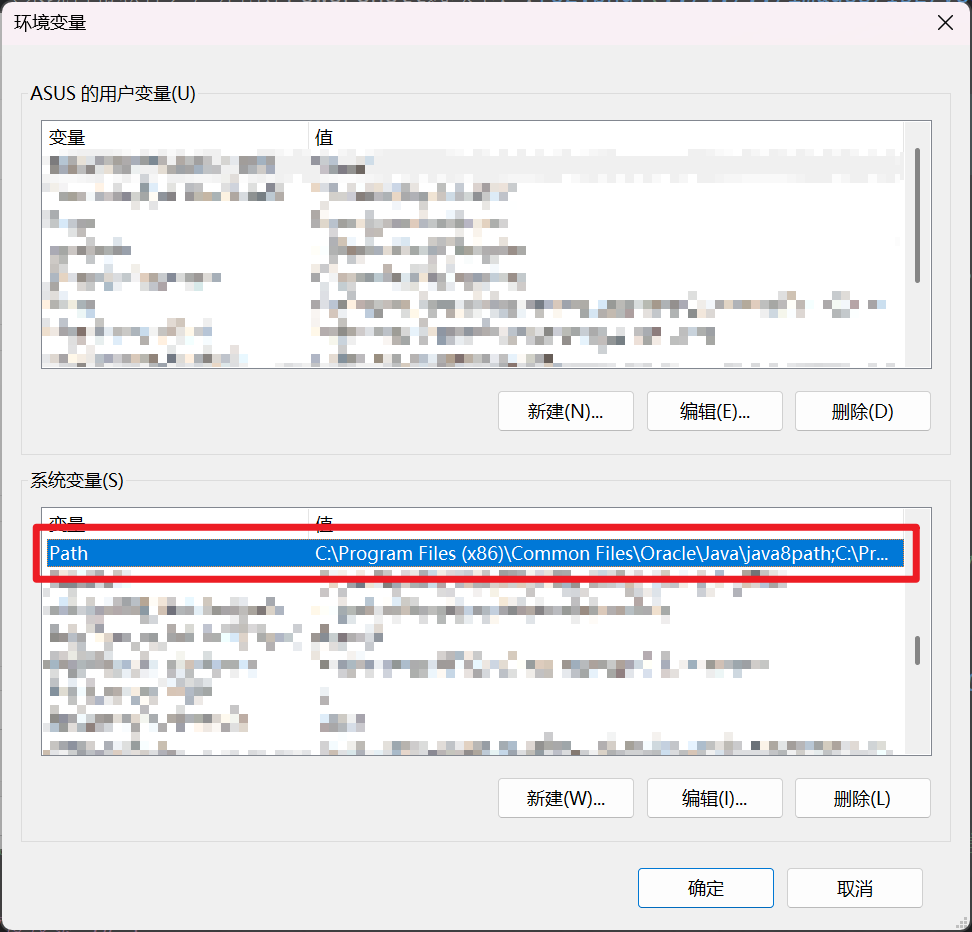

  3. 在【系统变量】中向下翻找，找到Path，双击编辑，即可在打开的窗口中【新建】路径了；003.png

方法二：我键盘坏了 ​

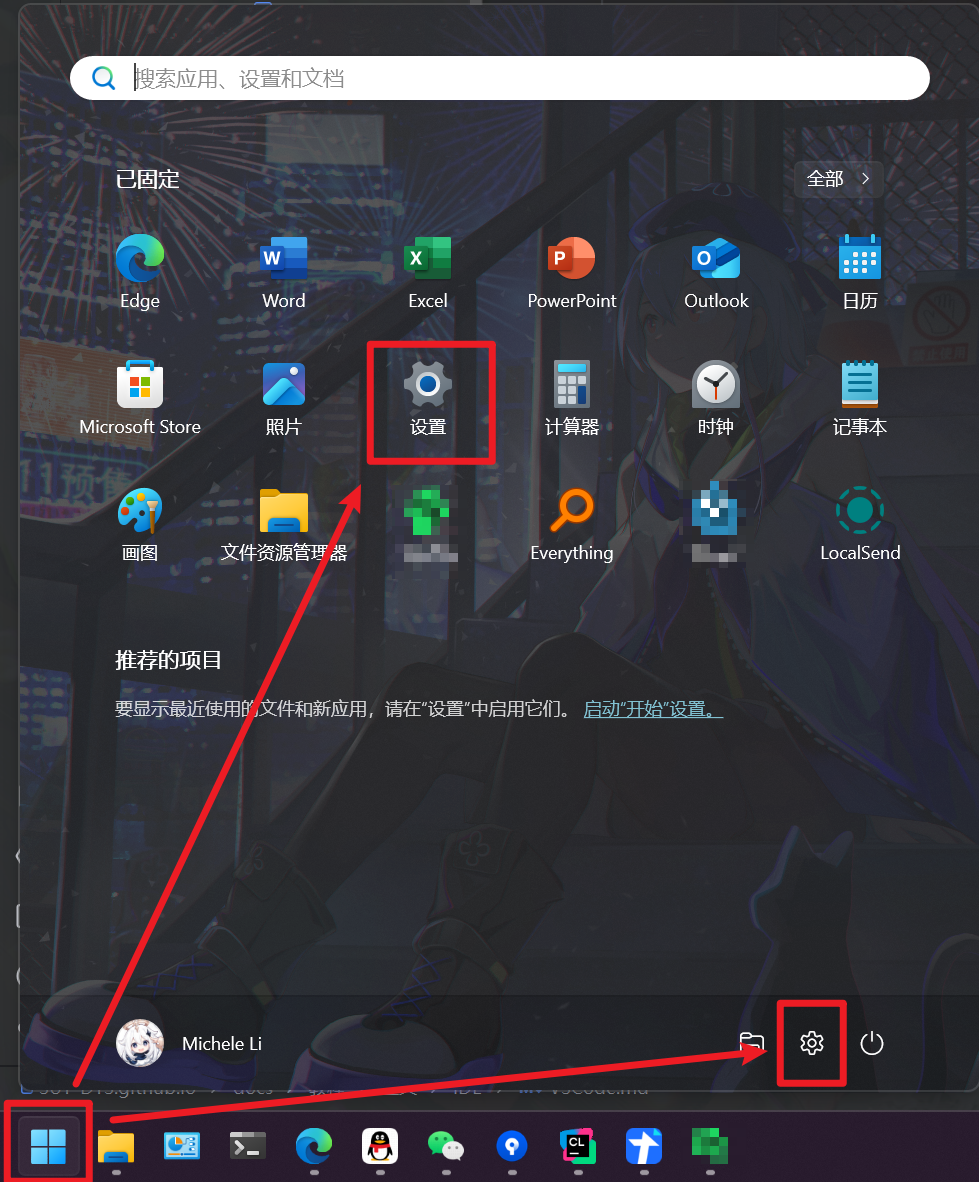

  1. 打开系统设置；004.png

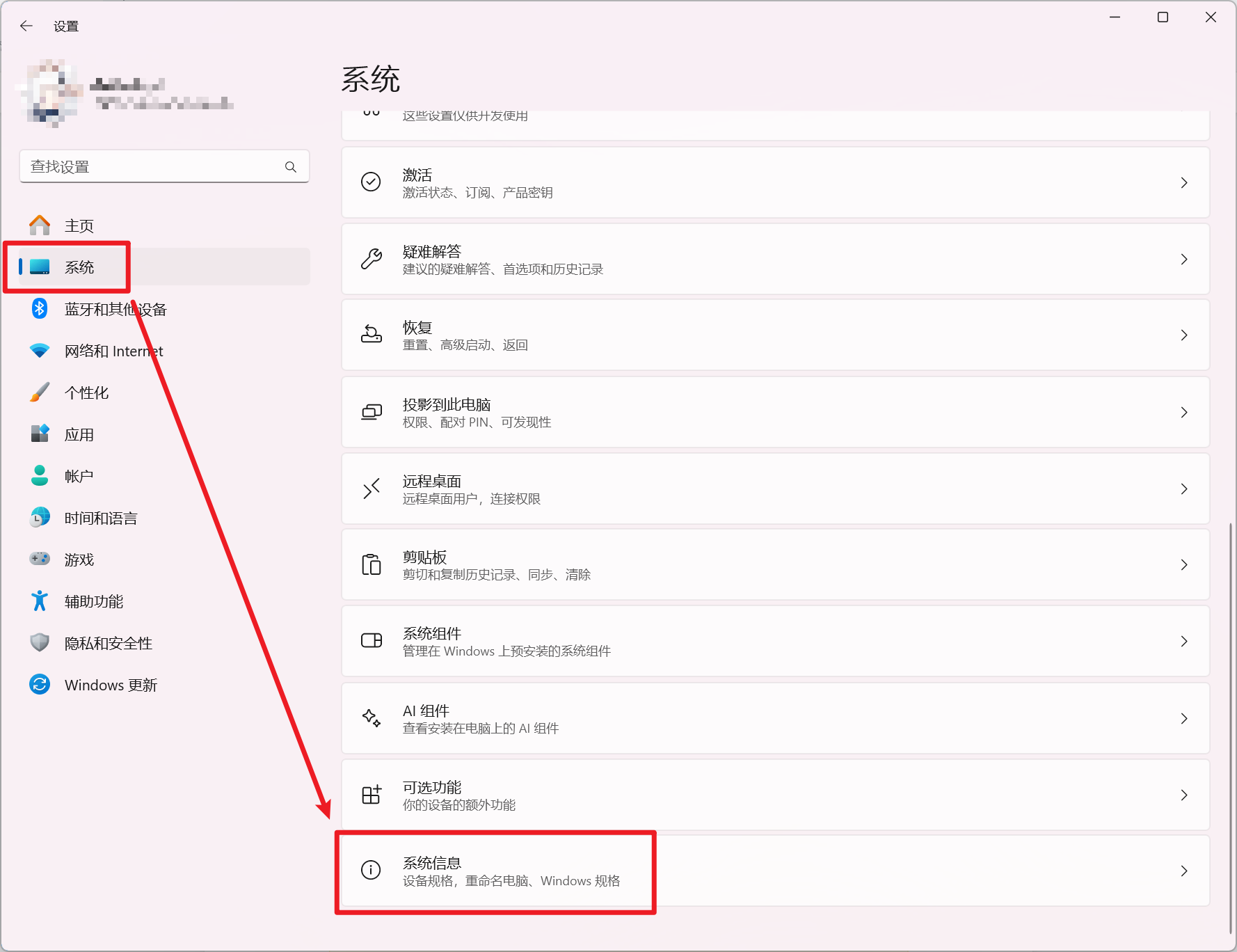

  2. 转到【系统】→【系统信息】；005.png

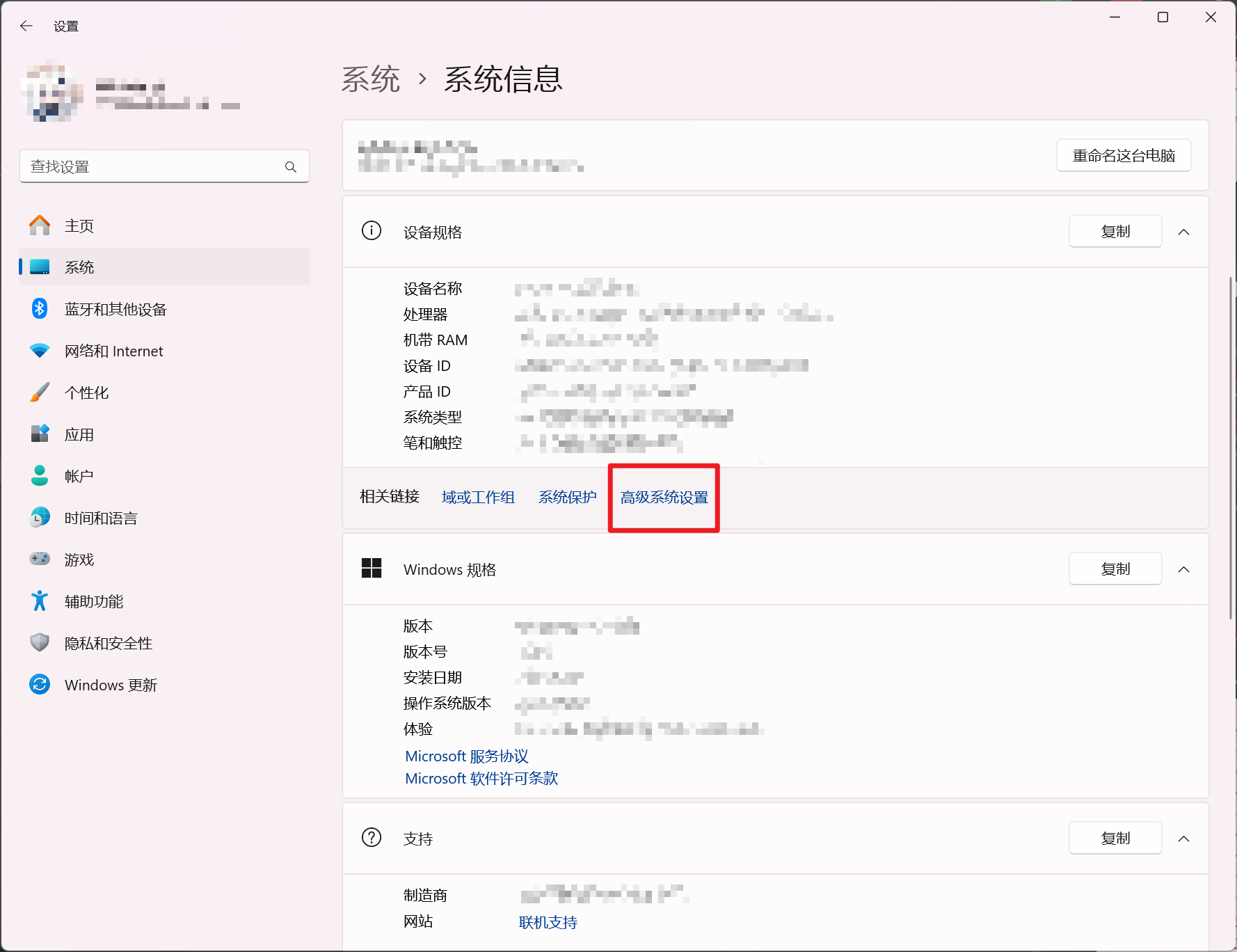

  3. 点击【高级系统设置】，即可打开方法一第2步中的窗口了；006.png
  1. 安装完成后，可以使用命令行检查工具链是否正确安装；
如何做？

  1. 打开【终端】（系统自带软件），并创建PowerShell选项卡；07.png

  2. 在窗口中依次输入以下命令：

    sh

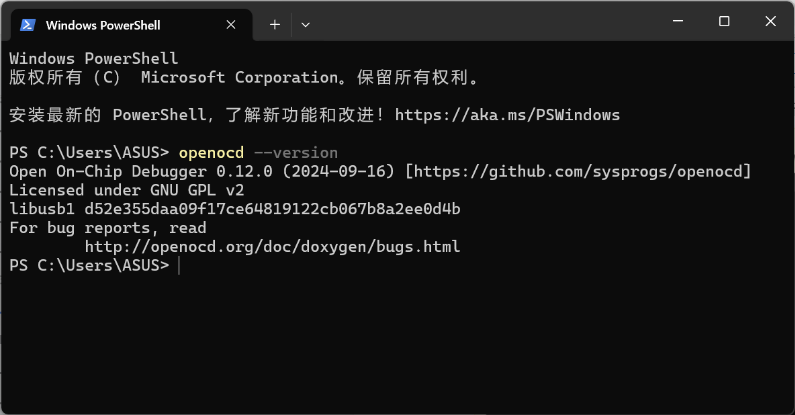

    openocd --version


VSCode ​

VS Code（全称 Visual Studio Code）是一款由微软推出的免费、开源、跨平台的代码编辑器，其支持 Windows、macOS 和 Linux，拥有强大的功能和灵活的扩展性。

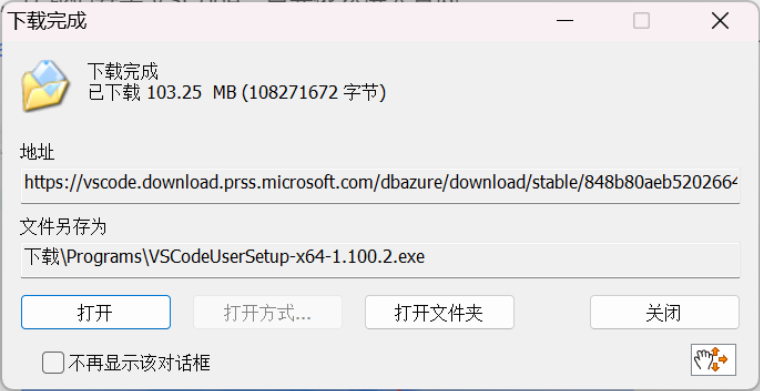

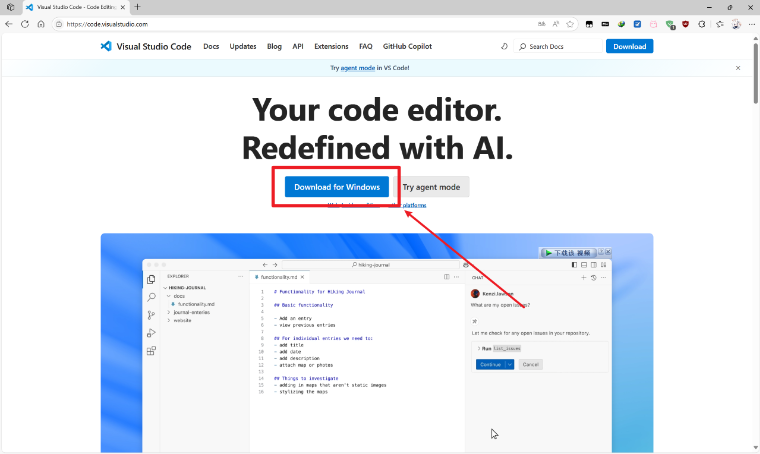

  1. 首先依然点击此处进入官网，点击中间最显眼的那个【下载】按钮吧；09.png10.png

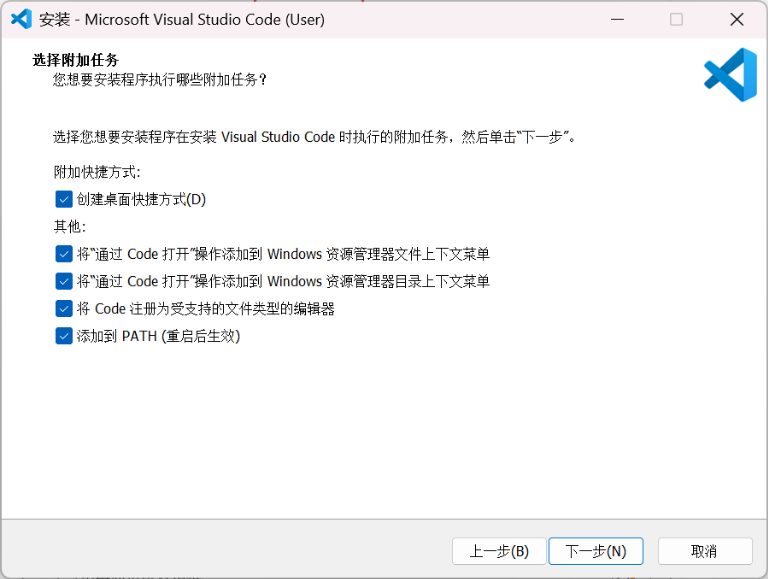

  2. 打开安装程序后，保持默认（推荐）设置，直到此处需要确保所有的勾都勾选上，再继续安装步骤；11.png

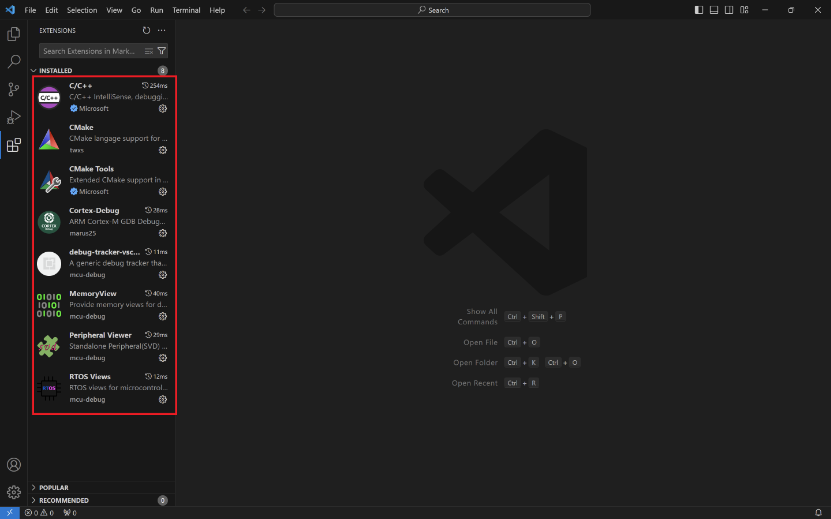

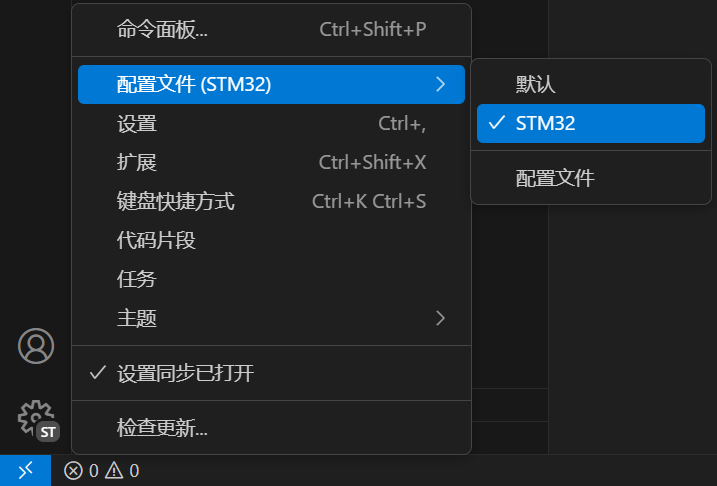

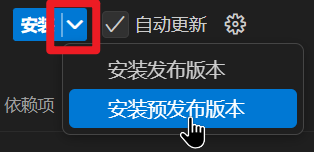

  3. 安装完成后，启动VSCode，来到左侧【插件】选项卡下，安装如下插件：

    txt
    C++
CMake Tools
Cortex-Debug
中文（简体）语言包    // 可选安装


工程生成的配置 ​

  1. 现在你可以在STM32CubeMX中正常进行芯片选型及引脚/中间件配置，但在使用STM32CubeMX生成项目时，请将工具链选择为CMake；13.png

    看这里！

    STM32CubeMX的芯片选型，基础配置与STM32CubeIDE完全一致哦！

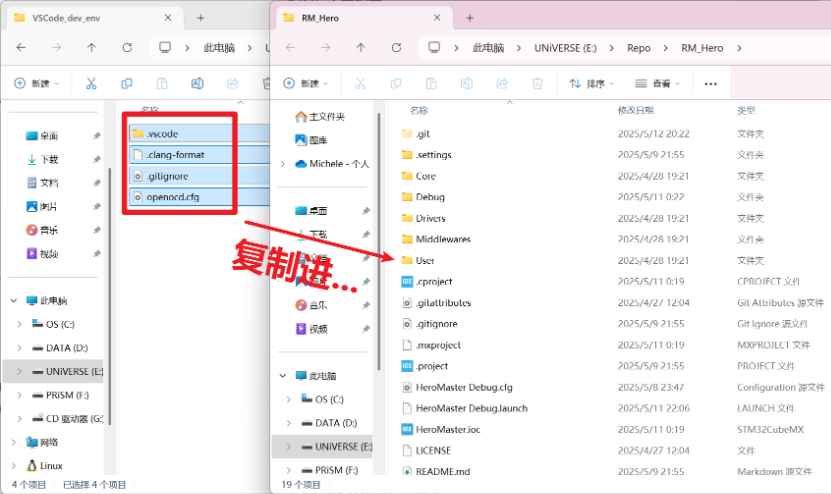

  2. 将本Github仓库下的文件夹VSCode_dev_env(点击下载)中的所有文件复制进你的工程内；14.png

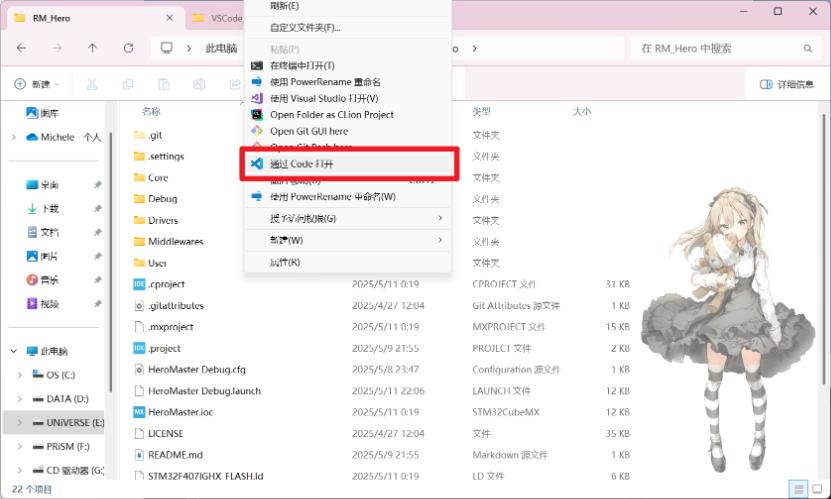

  3. 复制完后，在工程文件夹空白区域内右键，选择【通过Code打开】；15.png

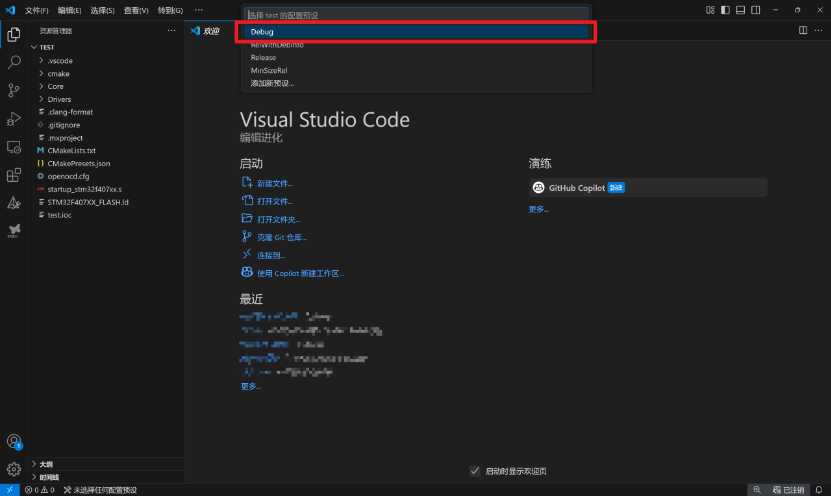

  4. 首次打开VSCode时，上方会弹出配置预设的选择，请选择【Debug】；16.png

看这里！

如果错过了第4步，请使用Ctrl+Shift+P快捷键，输入cmake: select configure preset，即可回到第4步。

  1. 接下来，你可以...

    • 使用快捷键进行老三样操作：F5调试，F7编译，Ctrl+Shift+B烧录；
    • 在openocd.cfg中可以配置芯片型号和烧录器种类；

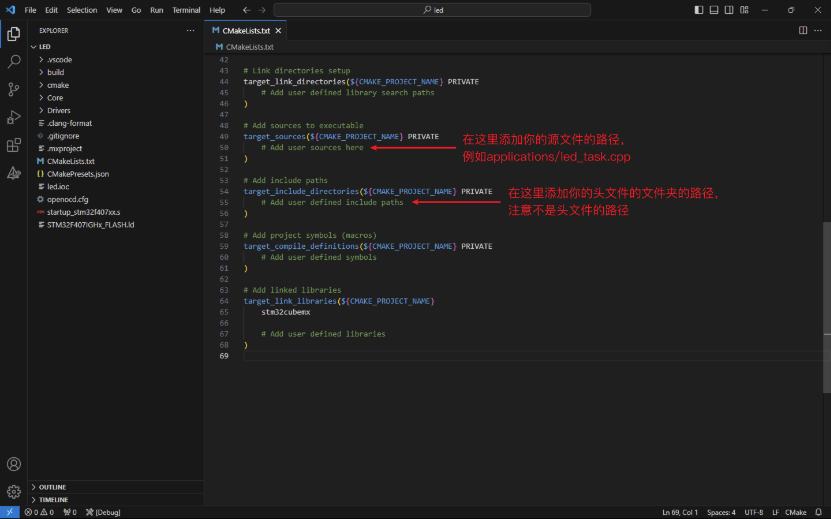

    • 自己创建的源文件和头文件需要在CMakeLists.txt中添加；17.png
  2. 可选步骤将F8设置为「烧录」的快捷键：

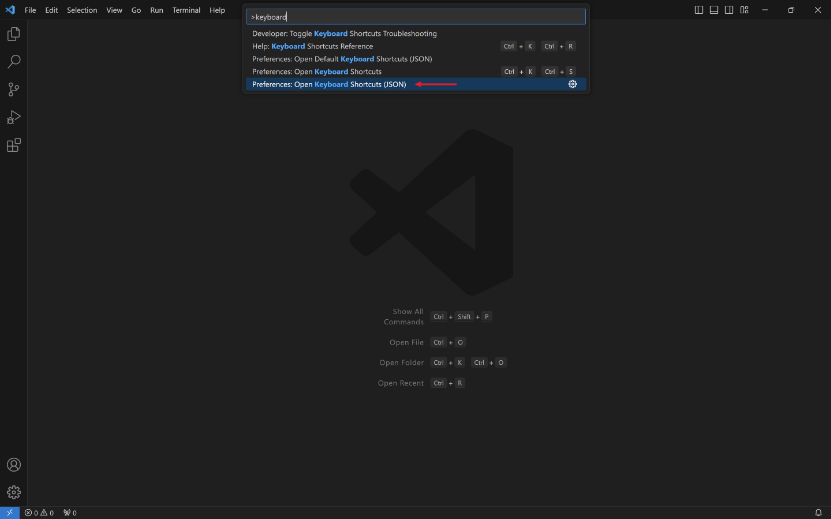

    1. 使用Ctrl+Shift+P快捷键，输入keyboard，选择下图中的选项：18.png
    2. 把下面内容覆盖到该json文件中（保存后生效）：
    json
    [
 {
   "key": "f8",
   "command": "workbench.action.tasks.runTask",
   "args": "OpenOCD: flash"
 }
]
