CLion+STM32CubeMX ​

Why CLion?

使用STM32CubeMX + CLion进行日常开发，相比于使用CubeIDE，你可以得到：

  1. 更加美观可高度自定义的图形化界面；
  2. 更加完善的社区和插件支持，包括git；
  3. 软件使用过程中几乎不会出现任何恶性BUG；
  4. 对FreeRTOS更加高级的调试支持；
  5. 更强大的AI自动补全代码功能，以及可自定义的代码格式化；
  6. 使用CMake构建工程，可以与VSCode互通工程；

但与此同时...你将会：

  1. 调试过程中无法使用Live Expressions（现场表达式），这意味着你无法在IDE内部的调试界面动态观测变量值；
  2. 占用更多的CPU和内存。

工具链与软件安装 ​

STM32CubeMX、STM32CubeCLT以及OpenOCD ​

参照VSCode+STM32CubeMX部分教程。

CLion ​

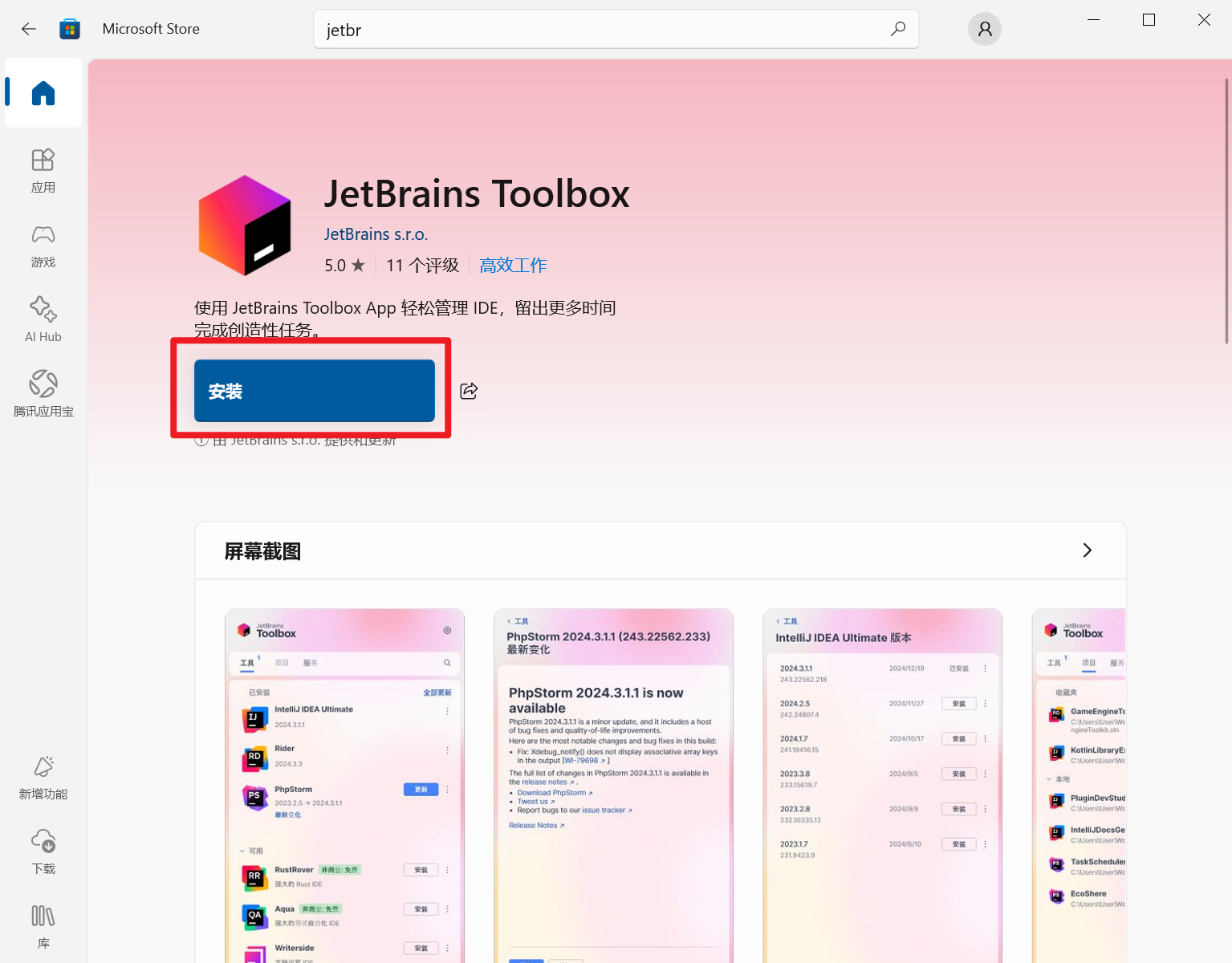

  1. 点击此处在微软商店内安装JetBrains Toolbox,它可以为我们更好地管理CLion软件的安装与更新；00.png

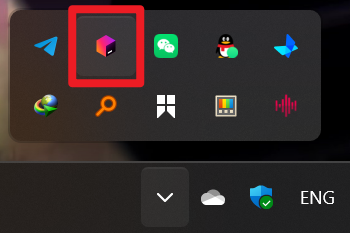

  2. 在开始菜单中找到JetBrains Toolbox并打开它，随后它就会出现在你的任务栏右下角，单击其图标打开界面；001.png

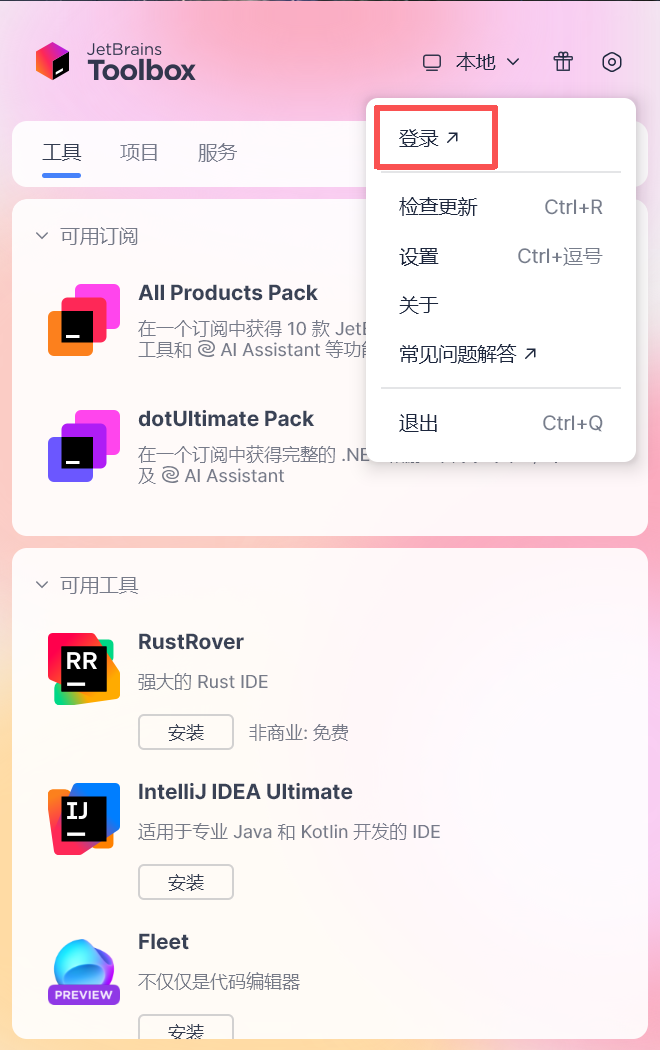

  3. 同意使用协议后，首先请点击右上角【设置】，登录你的JetBrains账号；002.png

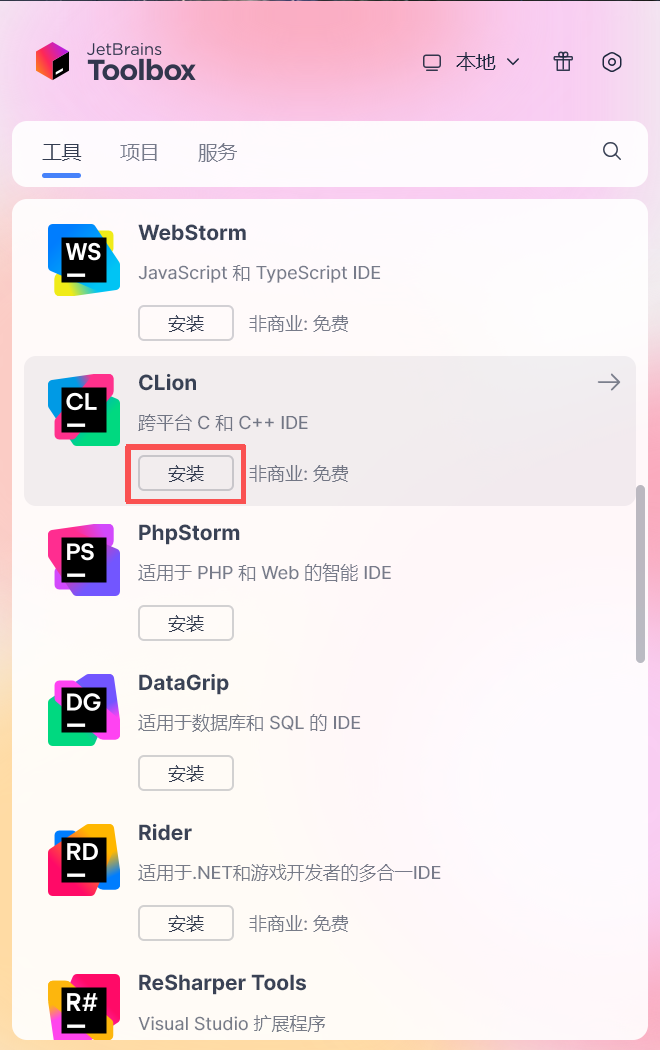

  4. 登录完成后，在下方即可找到CLion，点击安装即可；003.png

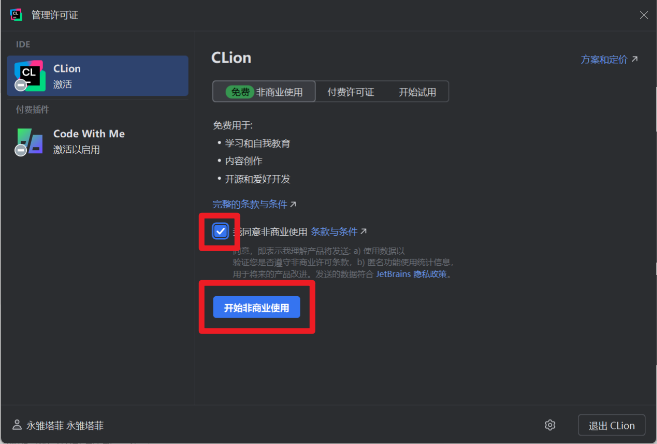

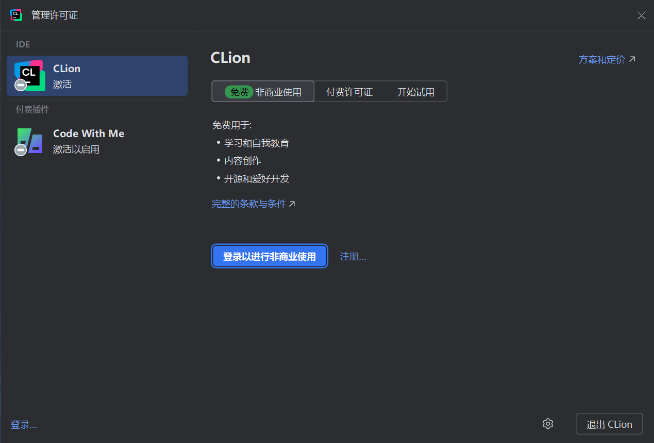

  5. 安装完成后即可立刻启动CLion！如果是第一次打开CLion，在完成语言和区域设置后，应该会直接登好账号，选择【开始非商业使用】；02.png

    注意注意！

    如果你没有在JetBrains Toolbox内登录或注册账号，此处会要求你登录或注册一个！

工程生成的配置 ​

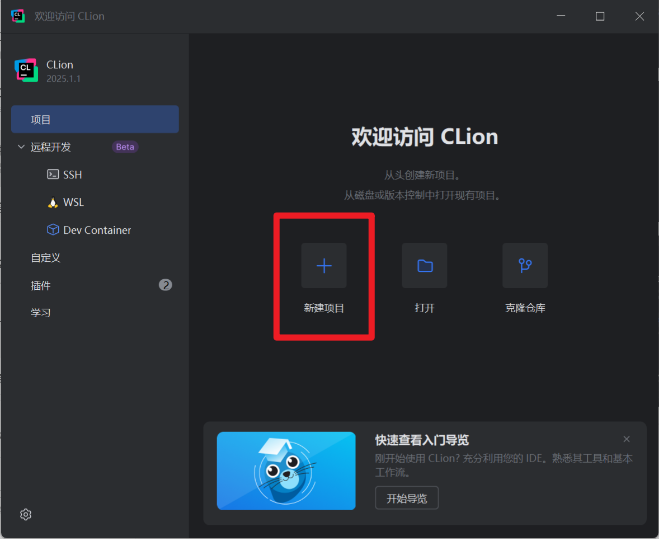

  1. 欢迎来到CLion！首先让我们点击新建工程吧；03.png

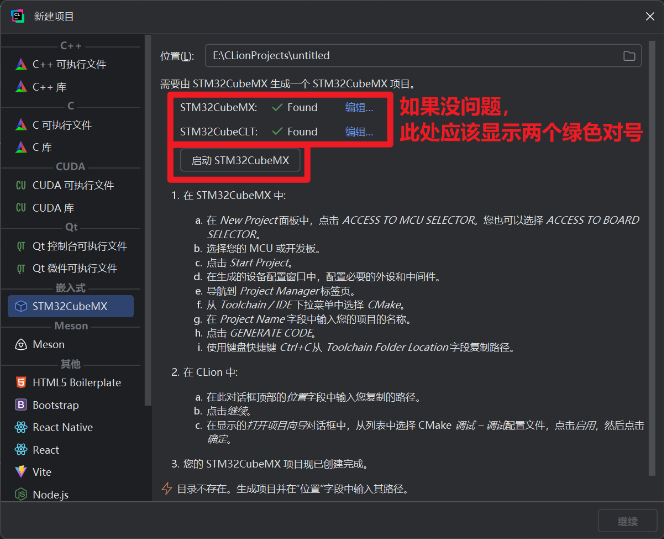

  2. 在左侧的列表中找到STM32CubeMX，来到此界面，点击【启动STM32CubeMX】；04.png

    注意注意！

    如果你的STM32CubeMX和STM32CubeCLT没有安装在默认位置，那么你可能需要点击【编辑...】，并手动定位STM32CubeMX和STM32CubeCLT。

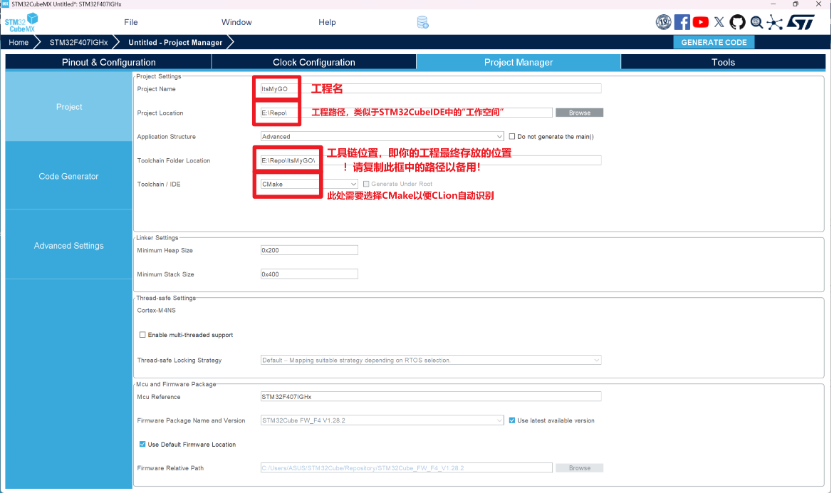

  3. 在STM32CubeMX中，像往常一样完成项目配置，最后在Project Manager中，检查以下项目，完成后即可点击右上角【GENERATE CODE】生成代码；05.png

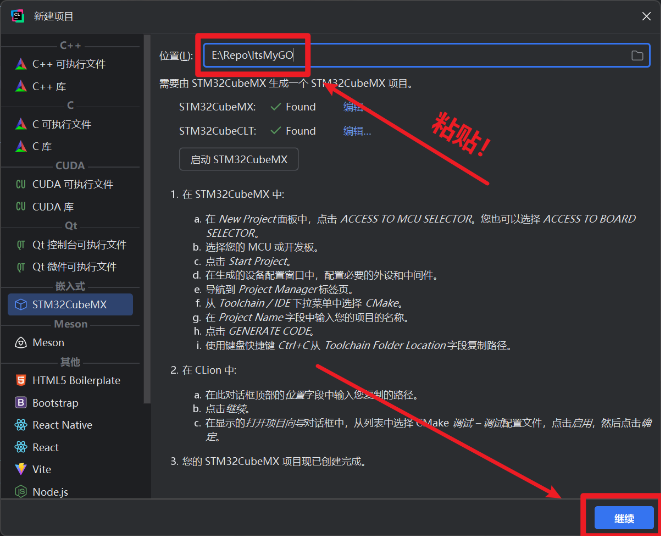

  4. 将刚才复制的路径粘贴到CLion新建工程窗口的【位置】一栏中，点击【继续】完成工程创建；06.png

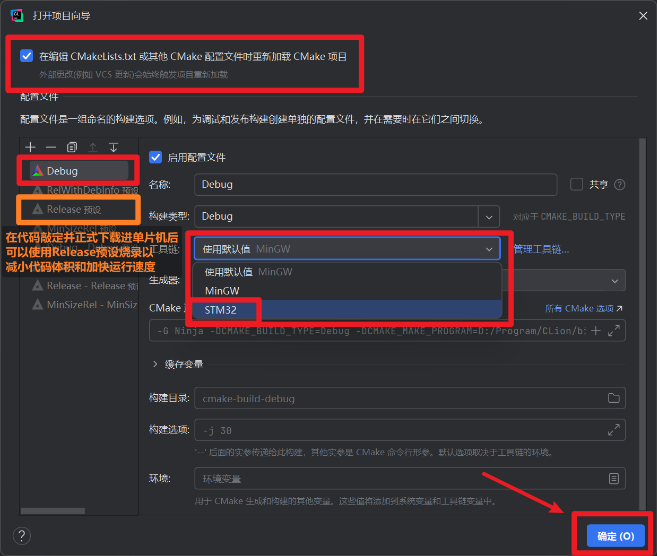

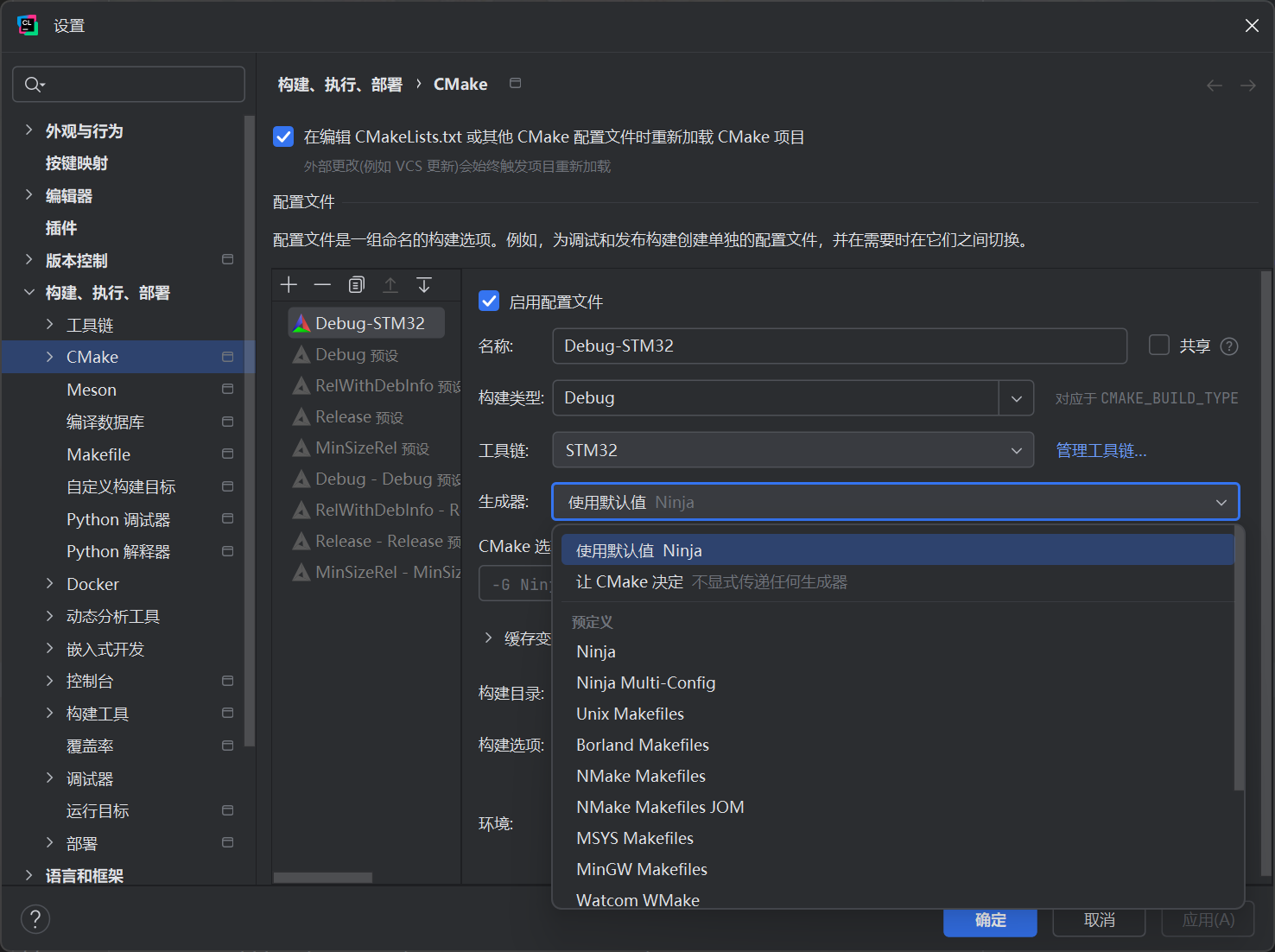

  5. 将会自动弹出【打开项目向导】窗口，首先推荐勾选CMake自动重载以避免每次手动重载，将预设修改为Debug - Debug预设；07.png

    看这里！

    图中选择的配置有误，请选择Debug - Debug预设，同时将你新建的【工具链】置顶设为默认！（因为Debug - Debug预设不允许用户自己选择工具链）

    如何新建【工具链】？

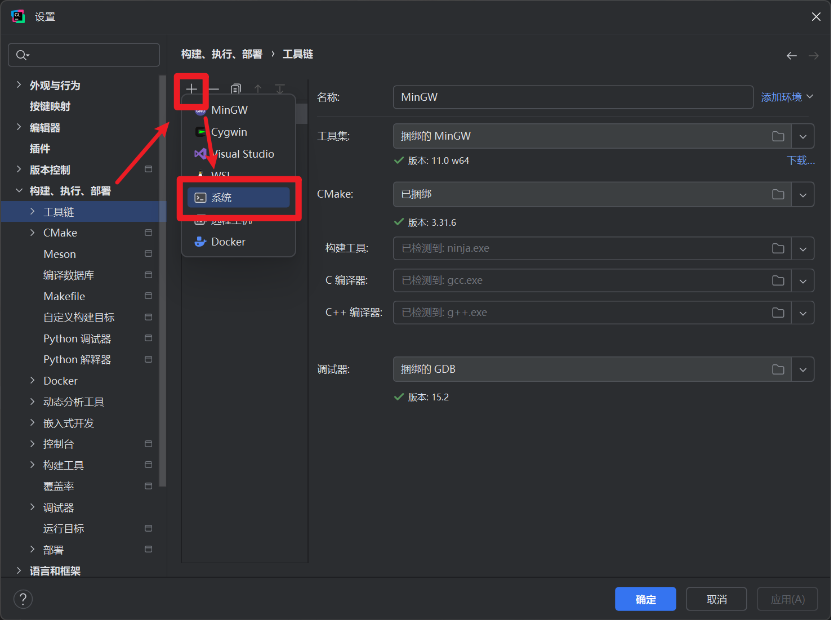

    1. 点击【管理工具链】后，来到工具链管理页面，首先新建一个配置，选择【系统】；16.png

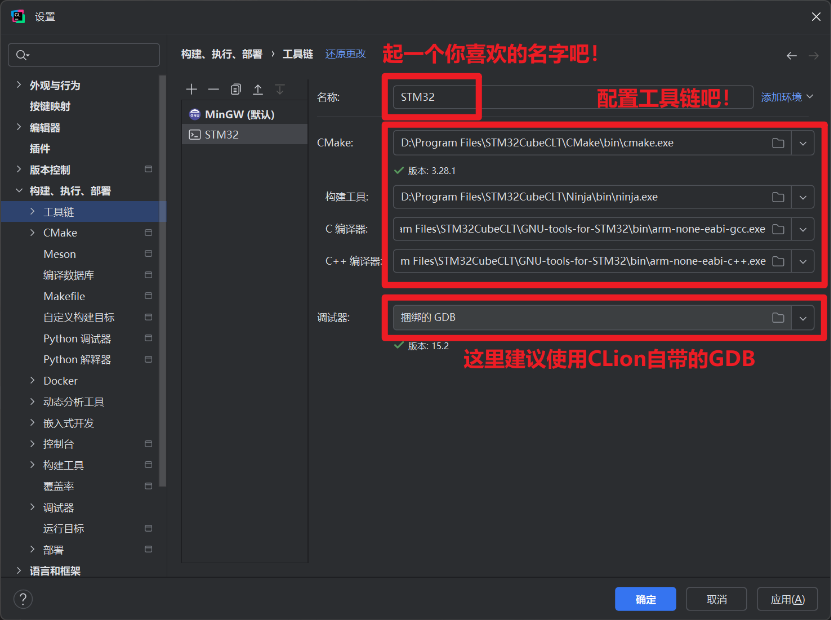

    2. 按照下图，选择你刚刚安装的STM32CubeCLT中的文件完成工具链的配置，然后将你刚刚新建的工具链置顶/设为默认，完成后点击【应用】；17.png

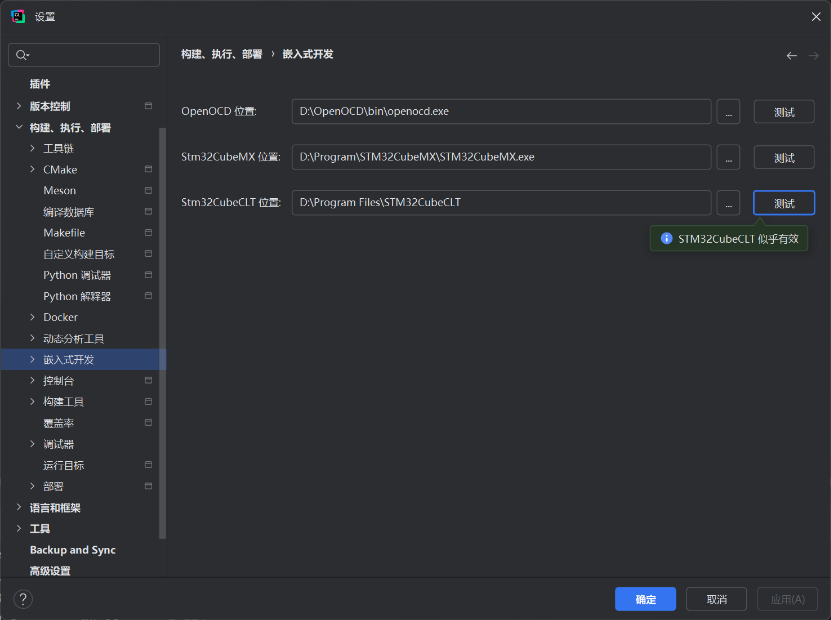

    3. 随后转到构建、执行、部署→嵌入式开发选项卡下配置嵌入式工具链，如图，选择OpenOCD、STM32CubeMX与STM32CubeCLT的安装路径，并确保右侧的【测试】全部通过；18.png

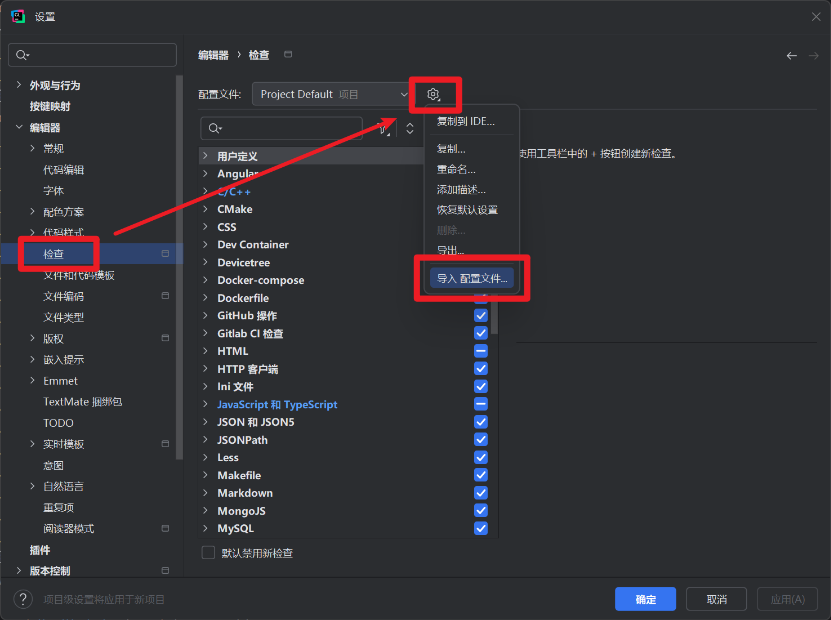

  6. 可选步骤转到编辑器→检查选项卡下，导入配置CodeCheck.xml（可在本Github仓库中找到，或直接点击下载）；19.png
  7. 可选步骤转到编辑器→代码样式→C\C++ 选项卡下，导入配置CodeFormat.xml（同样可在Github仓库中找到，或直接点击下载）；20.png

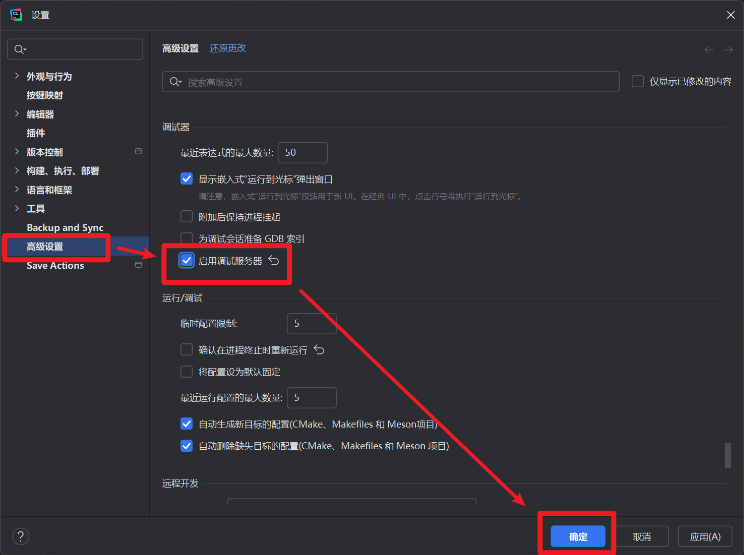

  8. CLion内置GDB服务，并支持直接使用JLink或STLink进行烧录，不过我们需要来到【设置】中，根据下图所示的位置，手动将其开启；08.png

    注意注意！

    在最新版CLion中，此选项文本已改为“为所有项目启用调试服务器”，同样需要勾选上。

    看这里！

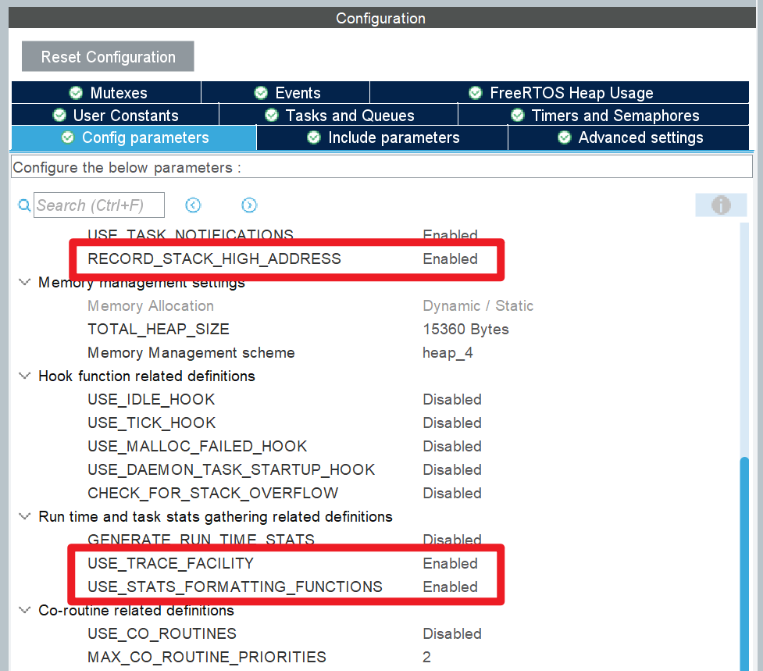

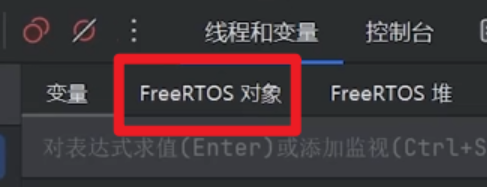

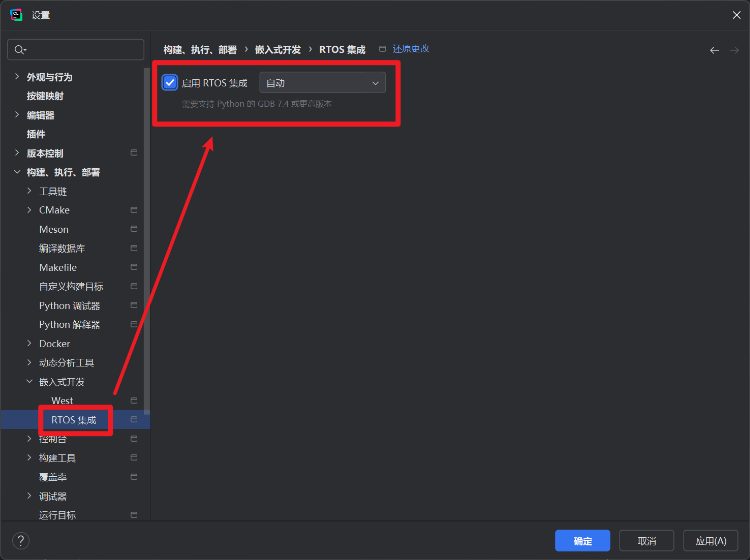

    同时，推荐在如下位置，开启【启用RTOS集成】，并在配置FreeROTS时开启相关设置，即可解锁更高级的FreeRTOS专用调试，可以更方便地查看每个线程的运行状态等信息；09.png10.png11.png

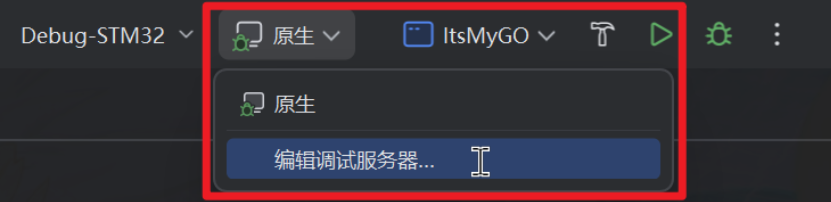

  9. 在上方菜单栏处，展开调试服务器选择，并【编辑调试服务器】；12.png

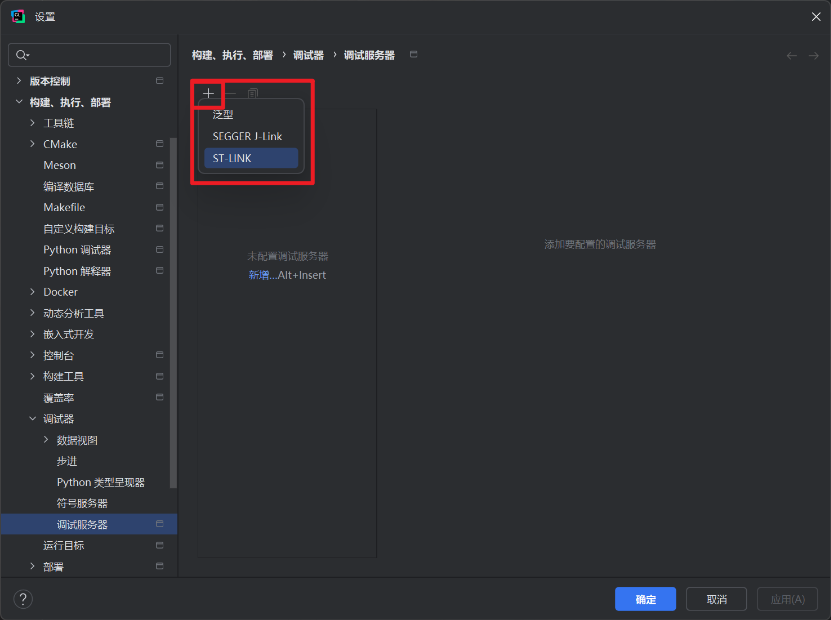

  10. 点击添加配置，可以看到CLion已经为我们准备好JLink或STLink下载器的相关配置文件，我们直接点选STLink后，右侧的一切保持默认，【确定】即可；13.png

注意注意！

如果要使用JLink，则需要在右侧手动指定GDB服务器和设备型号。

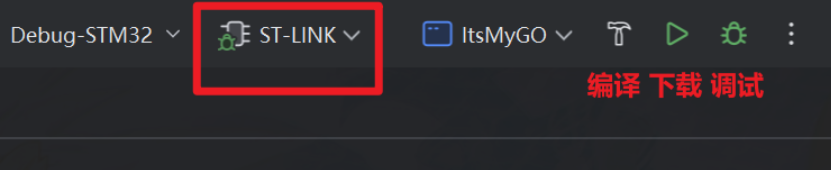

  1. 完成后，调试服务器应该会自动切换为你刚刚添加的STLink，这之后你就可以使用右侧的老三样按钮，狠狠滴开始嵌入式开发了；14.png

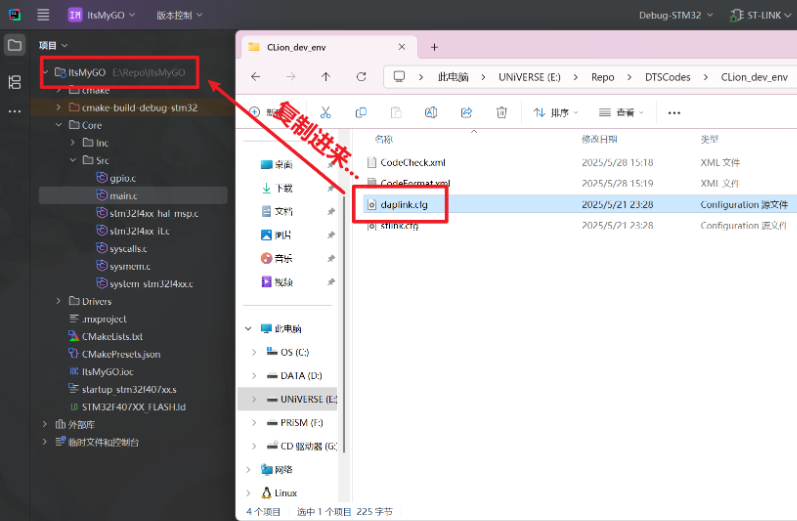

  1. ...比较可惜的是，CLion官方似乎还并没有内置DAP-Link下载器的配置，因此我们需要手动配置DAP-Link。首先来到本Github仓库中，将daplink.cfg配置文件复制进工程根目录；21.png

看这里！

实际上放哪都行，放根目录只是为了方便管理。

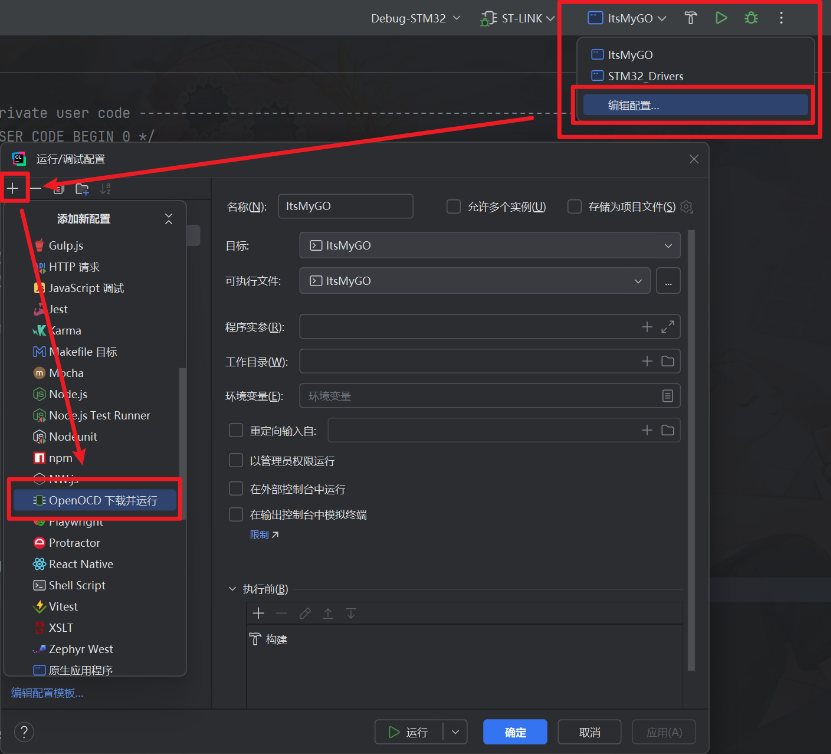

  1. 点开上方的【运行/调试配置】，点击【编辑配置】，在【添加新配置】的菜单中，选择【OpenOCD下载并运行】；22.png

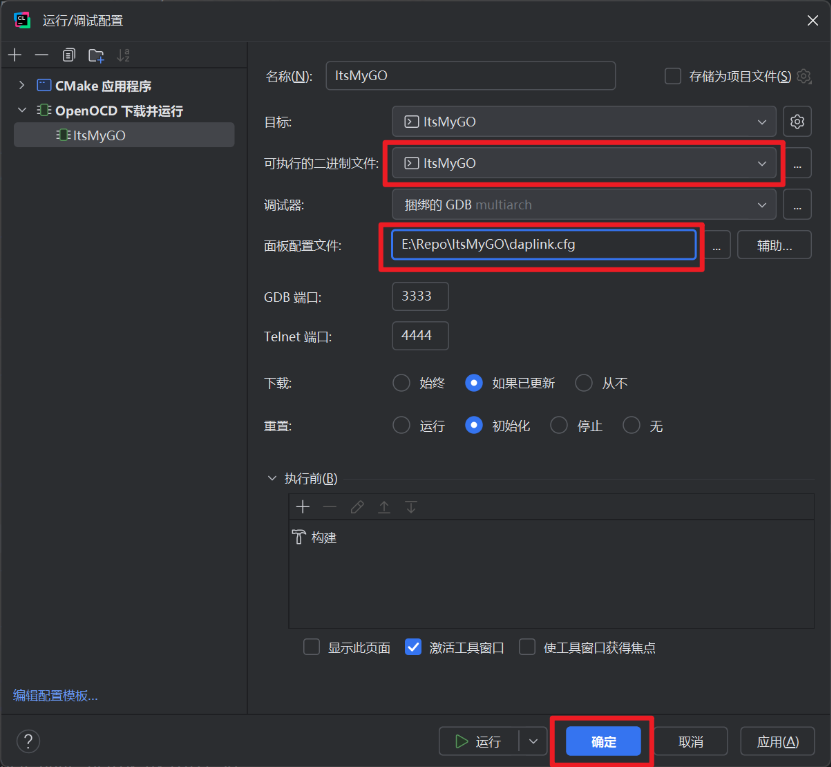

  2. 进行如图所示的配置，修改途中两个红框所示的选项至图中所示，其中【面板配置文件】需要选择你刚刚复制进来的.cfg文件，或直接粘贴绝对路径，最后【确定】；23.png

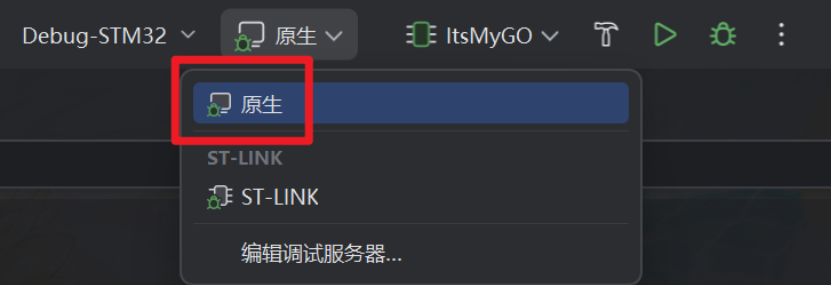

  3. 在使用DAP-Link时，需要将【调试服务器】改回【原生】，之后你就可以正常使用右侧的老三样按钮了！同样的，如果需要使用STLink，则再将【调试服务器】改回【STLink】的同时，也别忘了将【运行/调试配置】改回默认！24.png

注意注意！

无论是选择VSCode还是CLion，其内置的调试工具都无法实现STM32CubeIDE中强大的Live Expressions（现场表达式）功能，需要借助其他软件（例如RTT Viewer、Ozone、Serial Port等）。不过另一种比较折中的方式是，你可以在第三方IDE中进行代码的编写，而仅在STM32CubeIDE中进行调试，相关配置方法请见这一节。

下载J-Link驱动程序包：官网下载

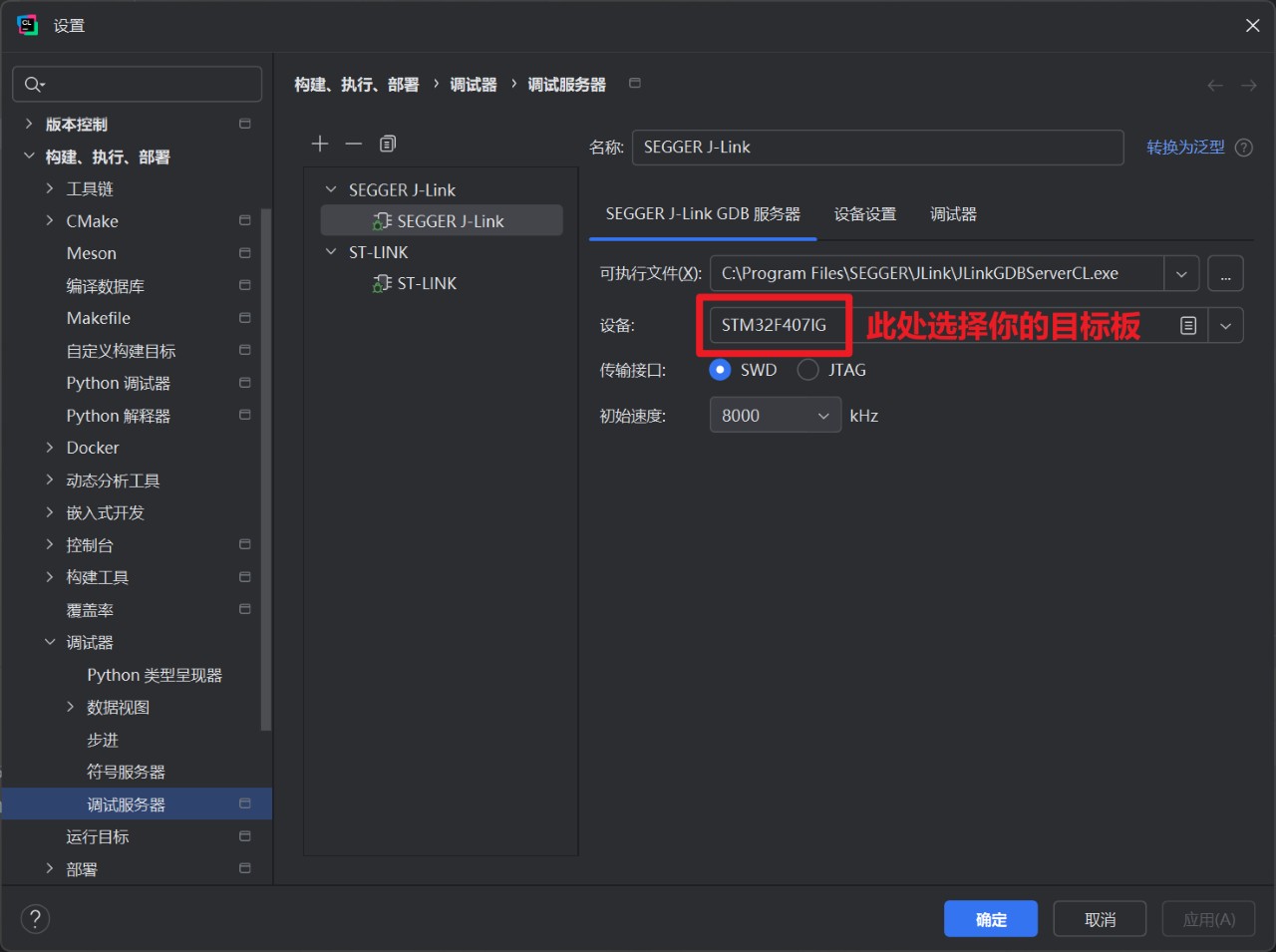

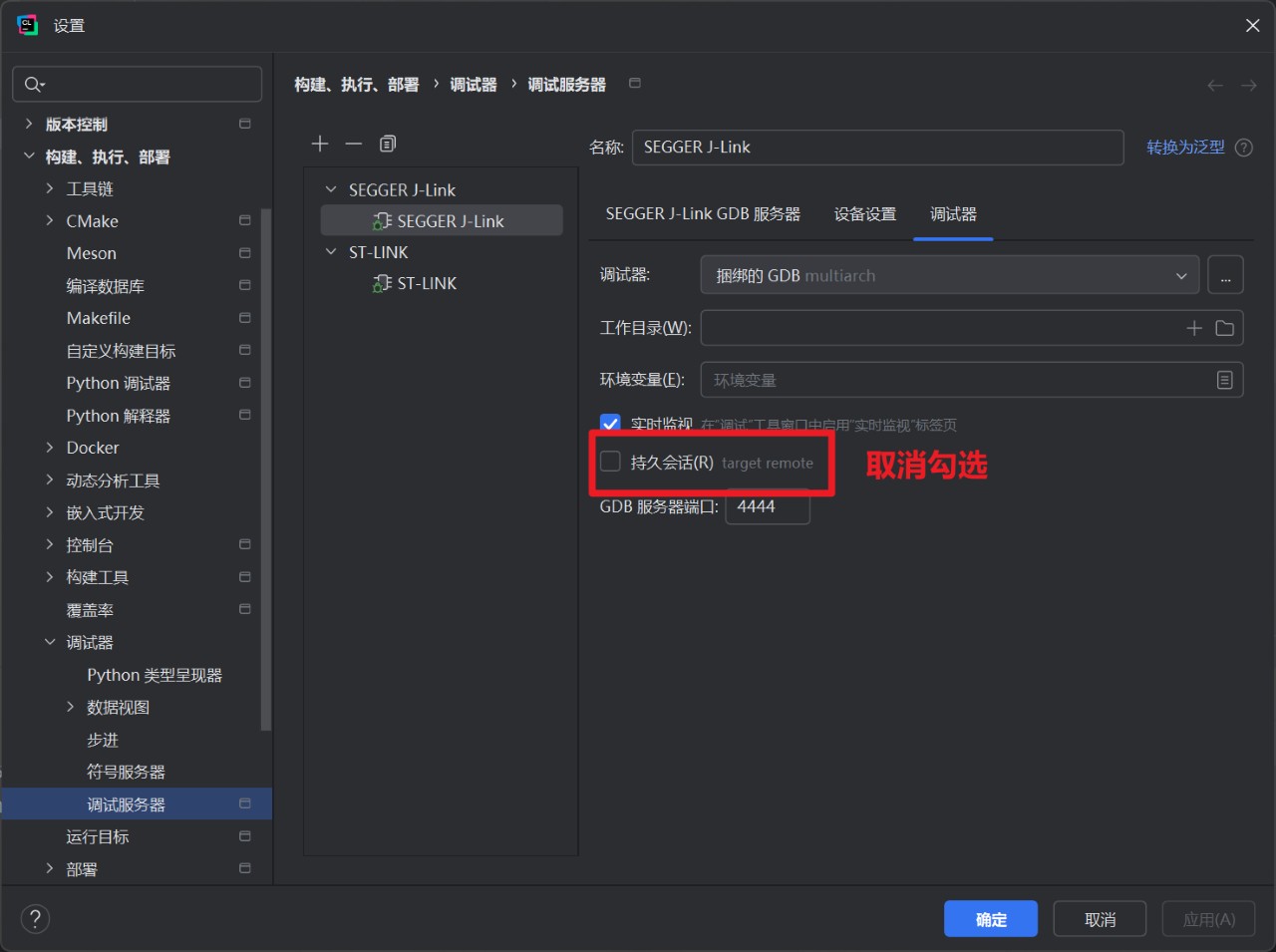

运行配置请保持默认的CMake应用程序，调试服务器需要以下额外配置：“可执行文件”选择J-Link驱动程序包中的JLinkGDBServerCL.exe，务必取消勾选“持久会话”！


CMakeLists.txt配置 ​

CMake 是一个跨平台构建系统生成工具。它并不是编译器本身，而是用来生成平台相关的构建脚本（如 Makefile、Ninja、MSBuild 等）的工具。借助CMake，我们可以很好地管理构建、模块化管理、引用头文件等。

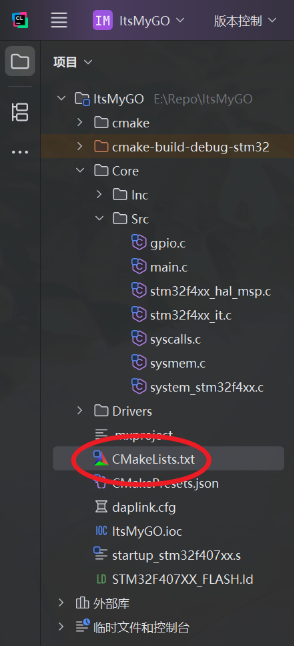

  1. 想必你也一定发现了，CLion的工程构建（编译）高度依赖于CMake，而CMake的配置文件由STM32CubeMX生成，并存放在项目根目录，其名为CMakeLists.txt；25.png

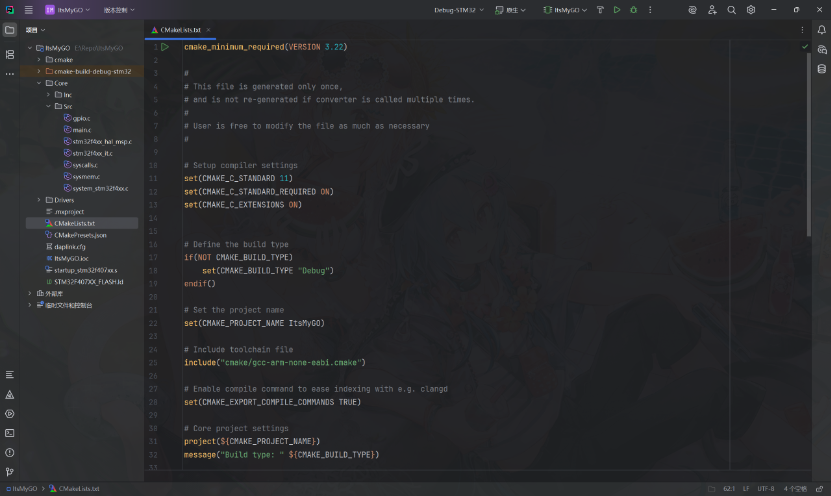

  2. 双击打开CMakeLists.txt，可见STM32CubeMX为我们生成的CMakeLists.txt文件非常整洁，注释完善。如果可以的话推荐自己阅读一遍注释，这样你基本就能够搞清楚其中每个段落的具体用法了；26.png

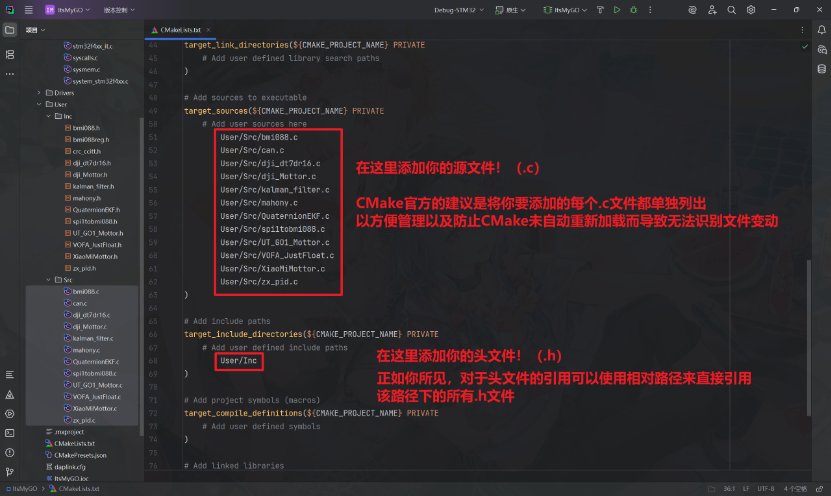

  3. 头文件与源文件加入构建的方法如下图所示，路径全部使用相对路径即可；27.png

看这里！

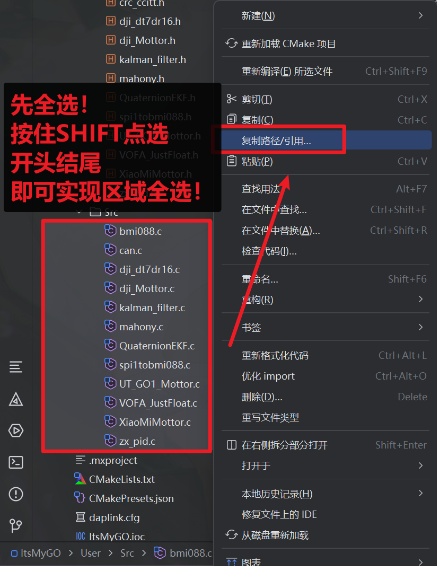

  • 对于源文件路径，有办法做到批量一键复制！首先将你想要添加的源文件都选中，然后右键打开菜单，并点击【复制路径/引用】；28.png

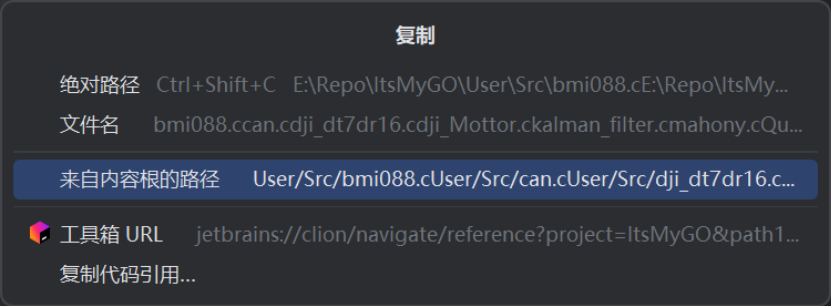

  • 在弹出窗口中选择【来自内容根的路径】，即可批量复制相对路径，随后直接在CMakeLists.txt中直接粘贴即可！29.png

导入STM32CubeIDE工程 ​

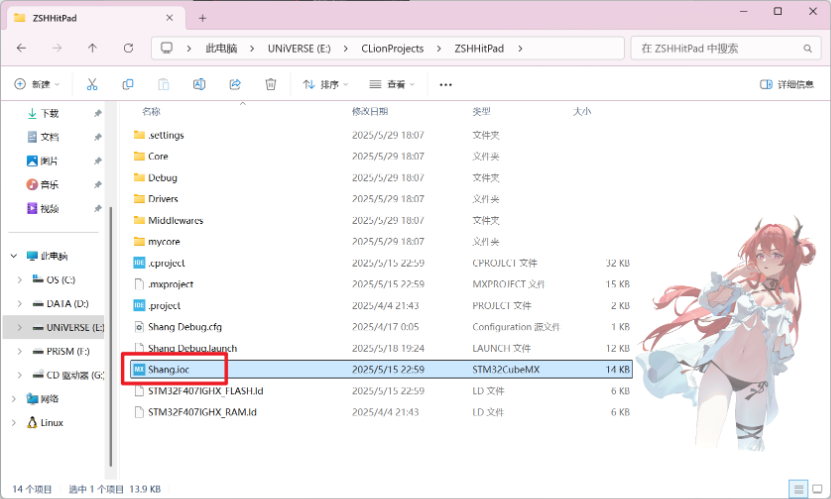

  1. 在工程文件夹中双击.ioc文件，用STM32CubeMX打开；30.png
  2. 将工具链修改为CMake后，直接点击生成，之后就可以用CLion打开了（用CLion打开文件夹）！

仅使用STM32CubeIDE进行调试的配置 ​

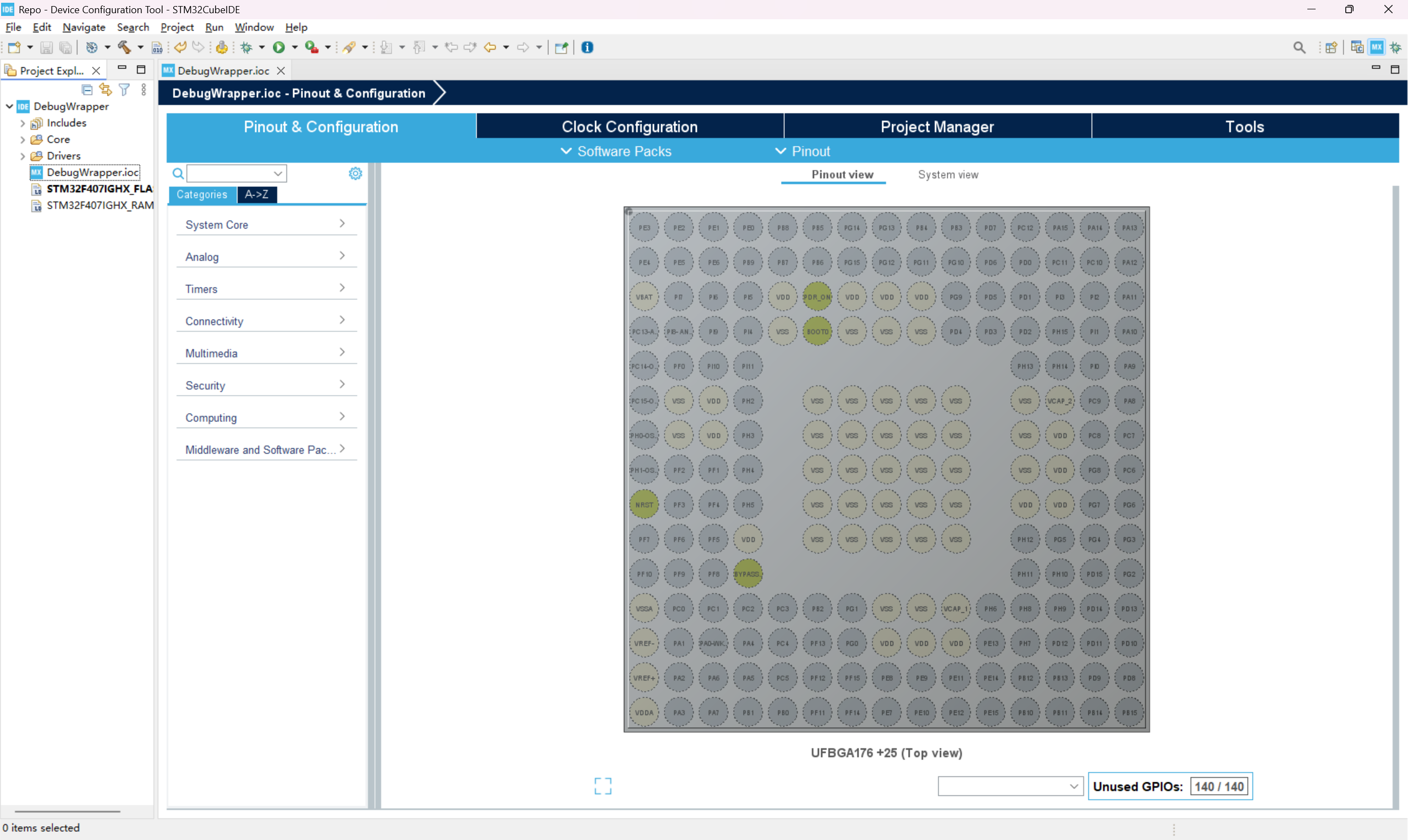

  1. 首先，我们需要我们要创建一个空壳工程作为STM32CubeIDE调试入口。按照STM32CubeIDE教程中记录的方法，轻车熟路地新建一个工程，进入.ioc文件后，不要进行任何修改；31.png

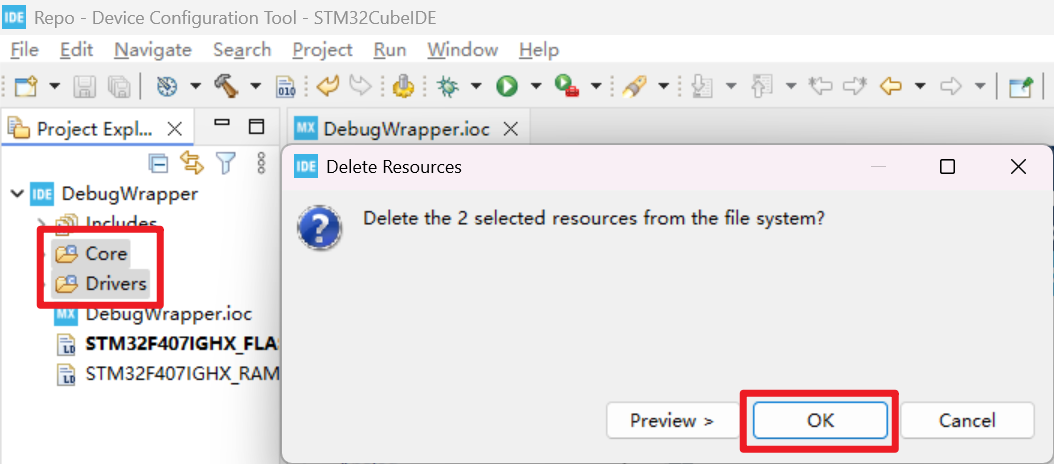

  2. 删除这两个文件夹以避免干扰；32.png

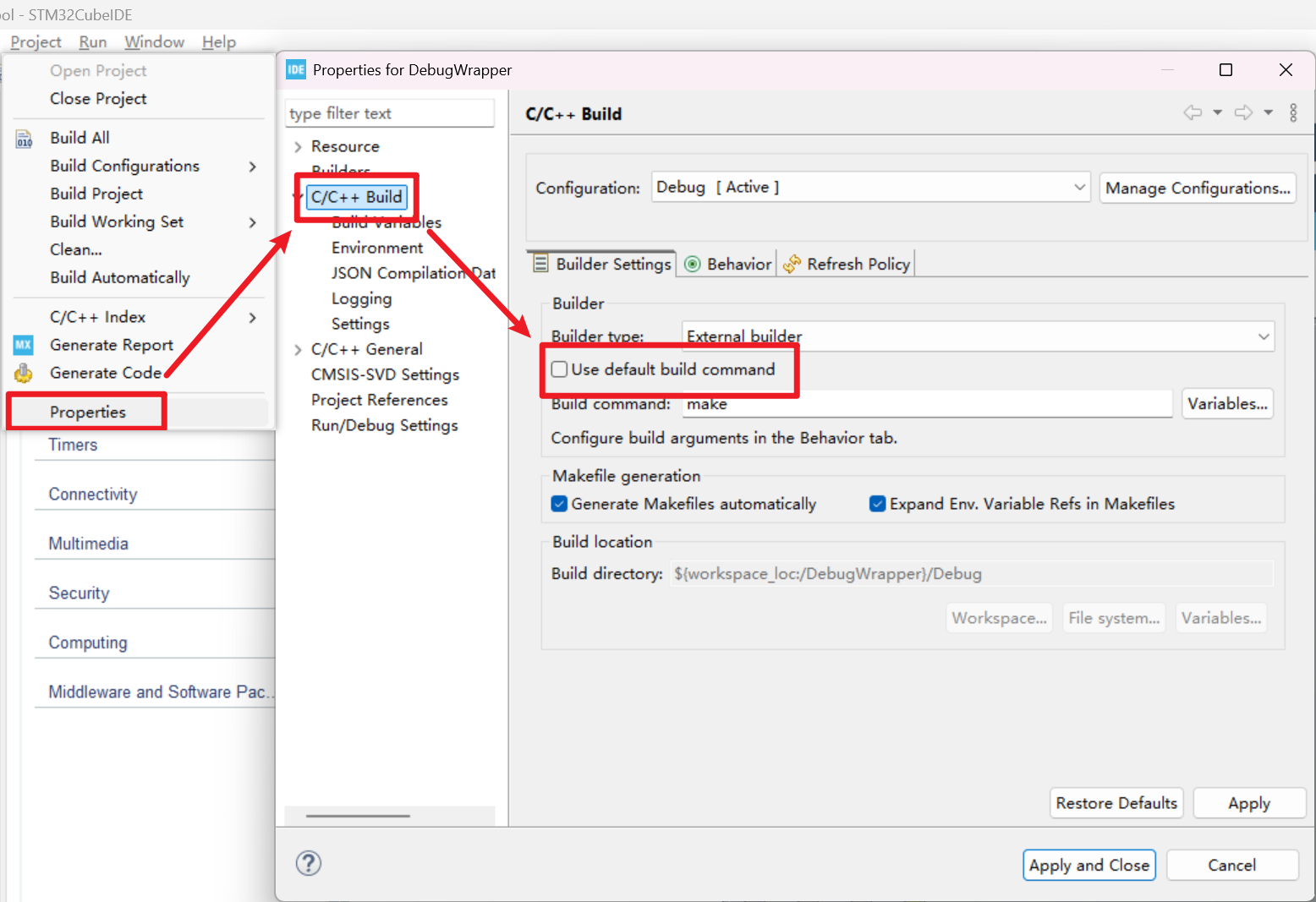

  3. 进入工程【首选项】，找到C/C++ Build → Builder Settings，取消勾选Use default build command；33.png

  4. 将下方的【Build command】修改为如下内容，完成后保存关闭：

    bash
    echo "No build required - using CLion"

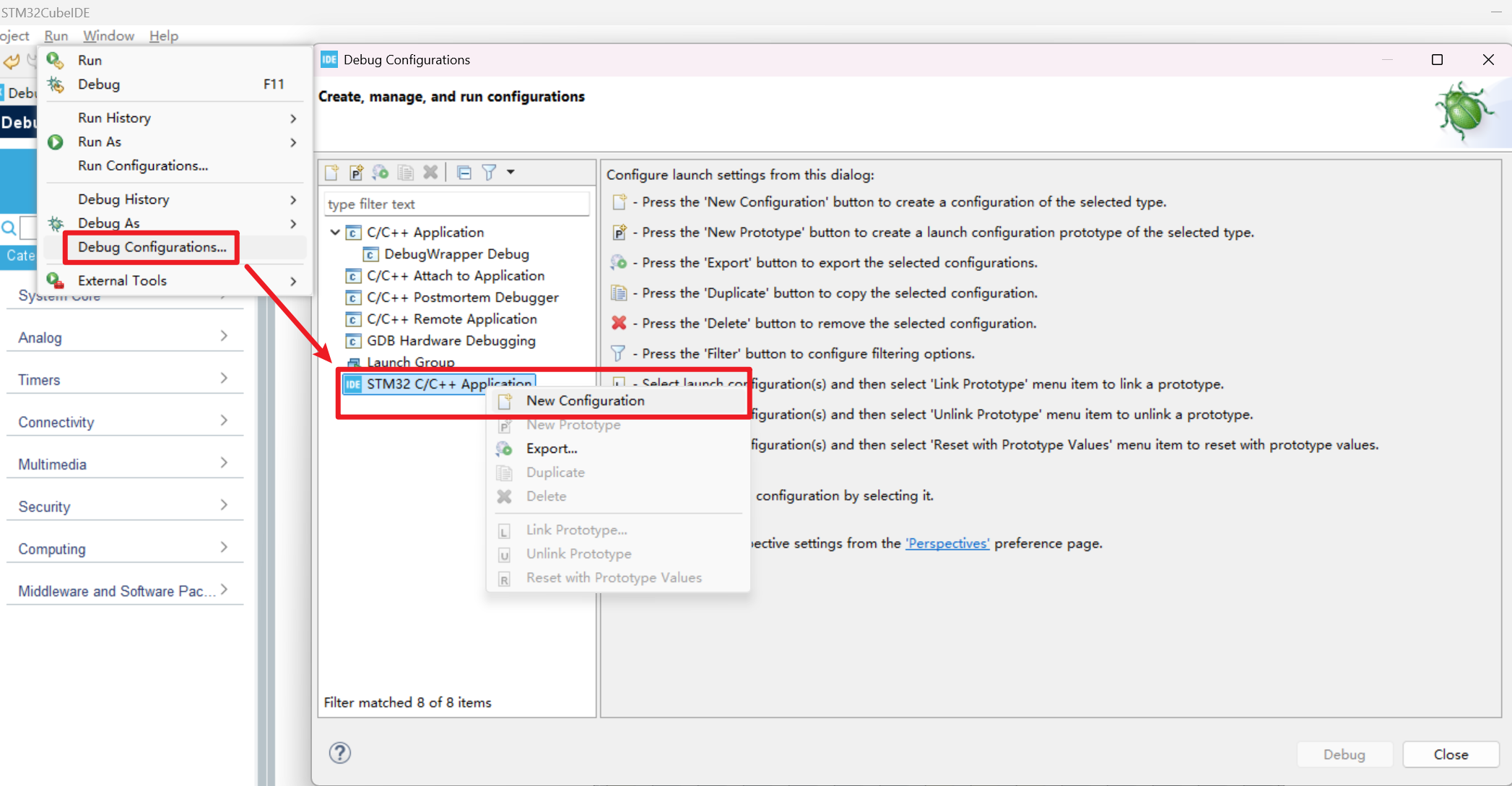

  5. 在 STM32CubeIDE 顶部菜单栏，点击Run > Debug Configurations...，在左侧展开STM32 C/C++ Application，右键点击 → New Configuration；34.png

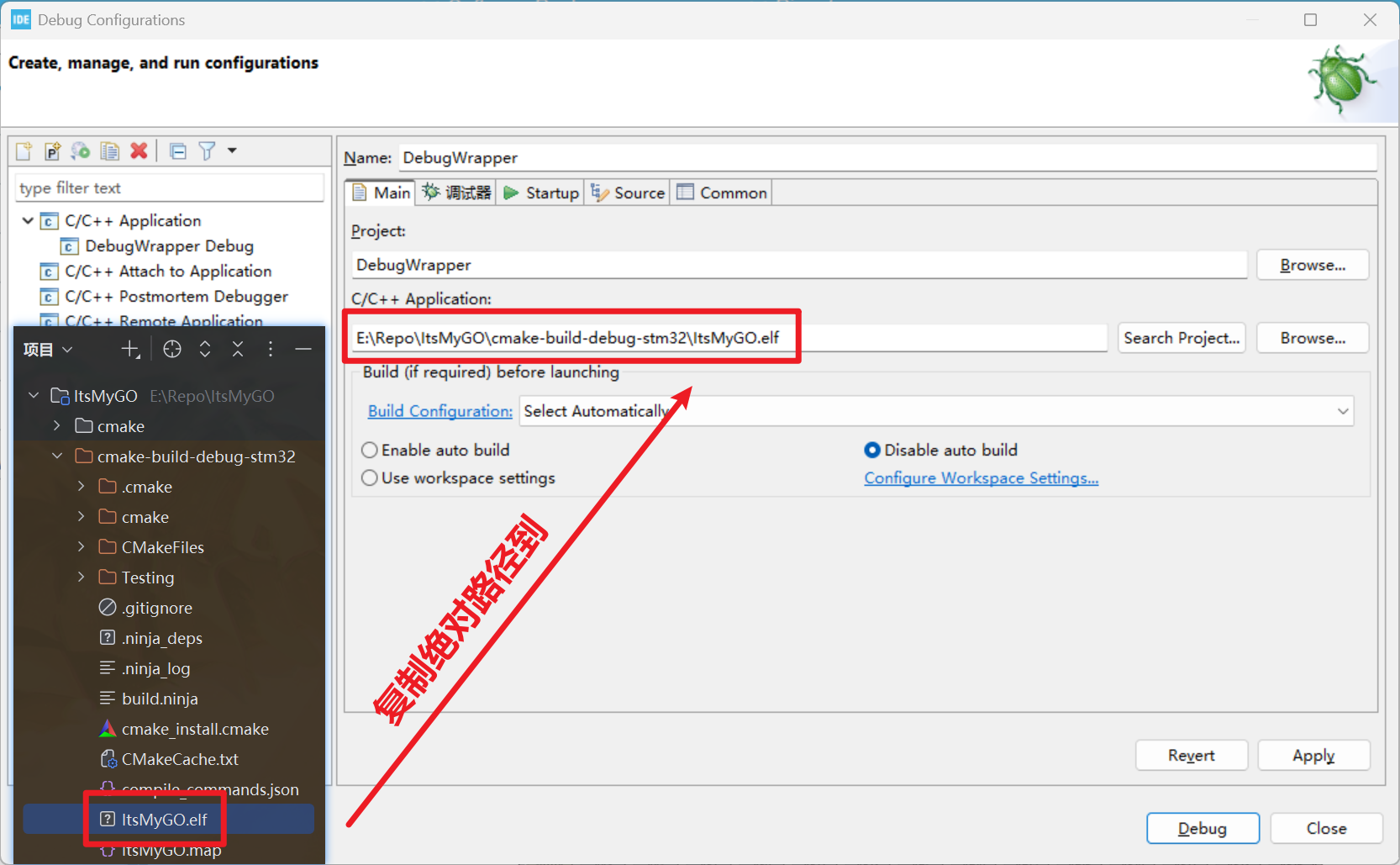

  6. 在【Main】标签页下，【Project】选择DebugWrapper，C/C++ Applications需要粘贴你在CLion中编译出来的.elf文件的绝对路径；35.png

注意注意！

每次用 CLion 构建后，.elf路径要保持一致。

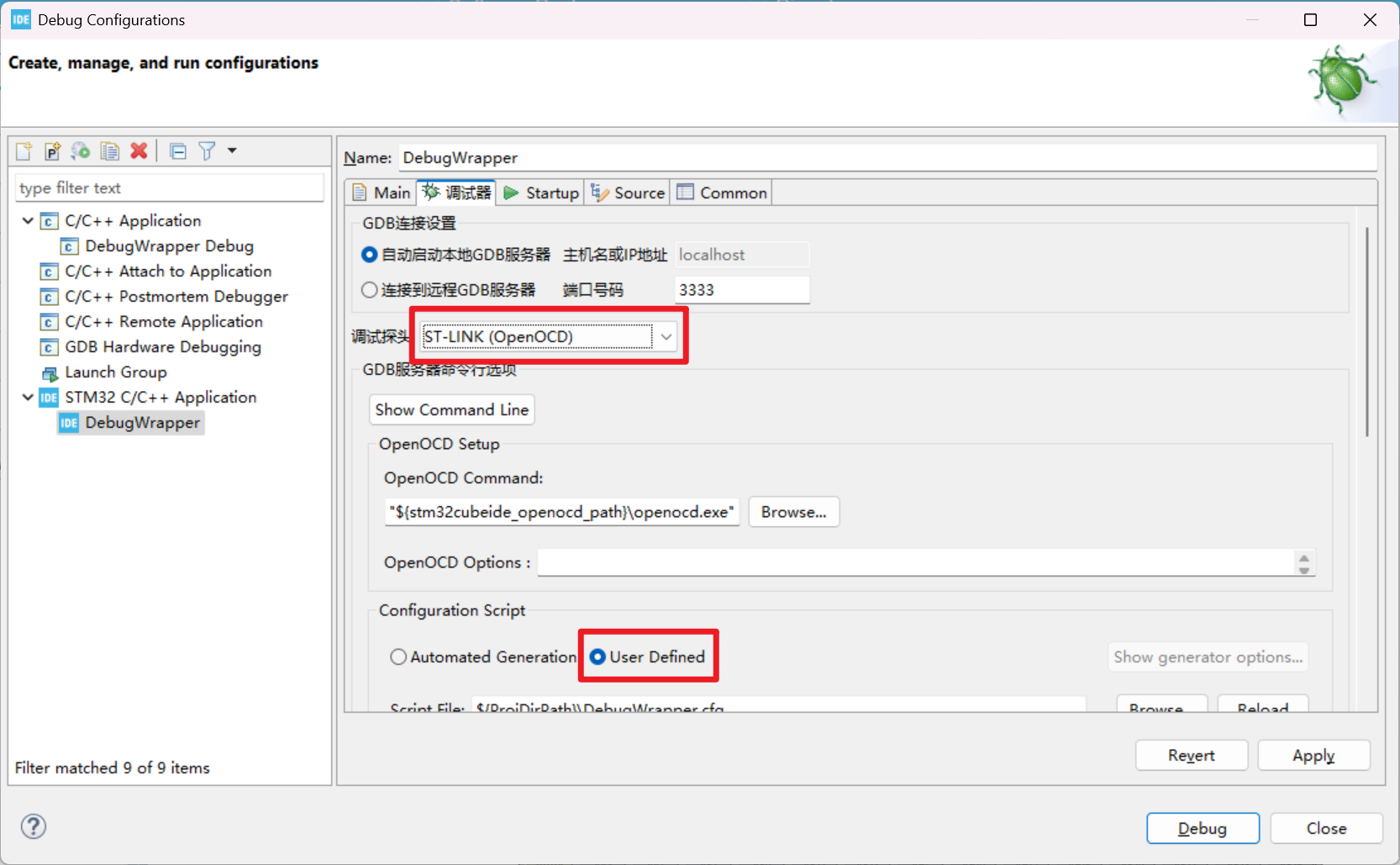

  1. 来到【调试器】标签页下，配置方法同STM32CubeIDE部分教程（取决于你使用的下载器），随后点击【应用】并【调试】，让STM32CubeIDE自动生成烧录脚本；36.png

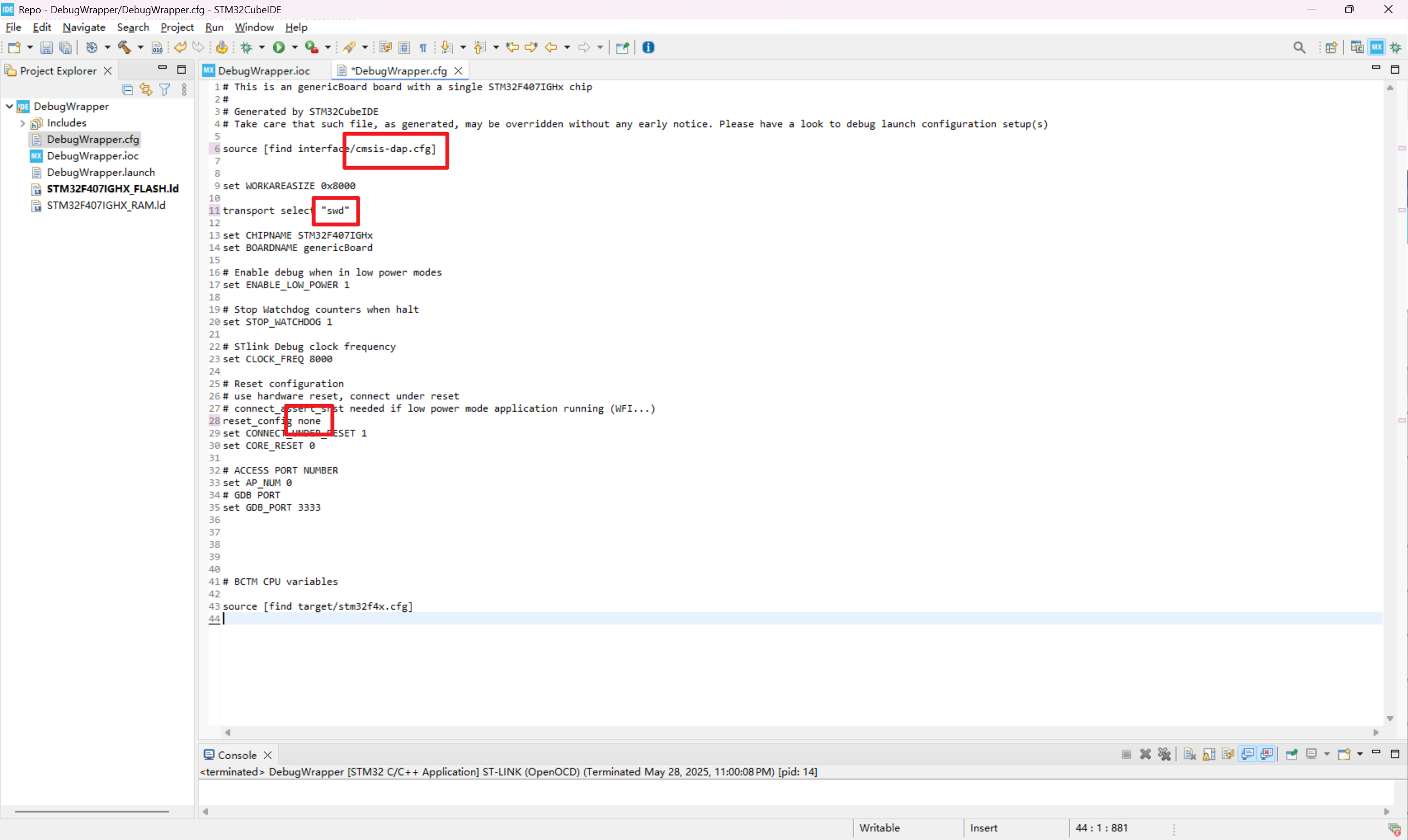

  2. 跟之前一样，报错一次后，修改.cfg文件；37.png
  3. 配置完成！要进行代码调试时，先在CLion中【编译】，产生最新的.elf文件后，再来到STM32CubeIDE中，直接点击小锤子进行调试就好啦~
