Keil uVision ​

注意注意！

由于现代IDE的快速发展，Keil作为界面原始、工程闭源的“上古IDE”已不被我们推荐。

但如果你是正在接受培训的新同学，请忽略此警告并在学习过程中使用Keil uVision

Why Keil uVision?

经典永不过时！（现在确实过时了） Keil作为最知名的老牌嵌入式IDE，有着上手难度低，调试功能强大，适合新人学习使用的特点。以STM32为例，网上很多基础向教程都是基于Keil进行开发的。

软件安装 ​

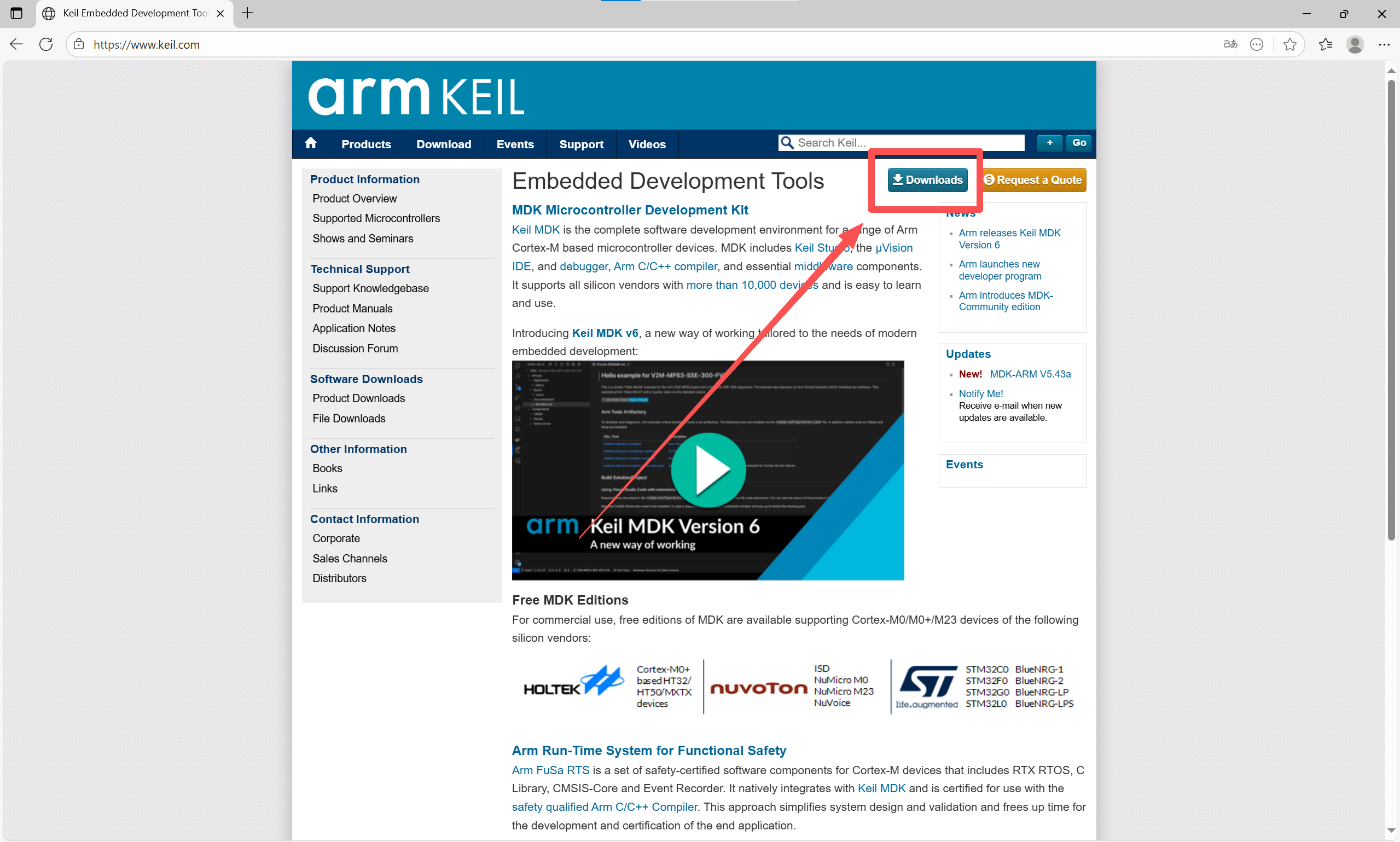

  1. 点击这里进入官网，点击【Downloads】进入下载页面；00.png

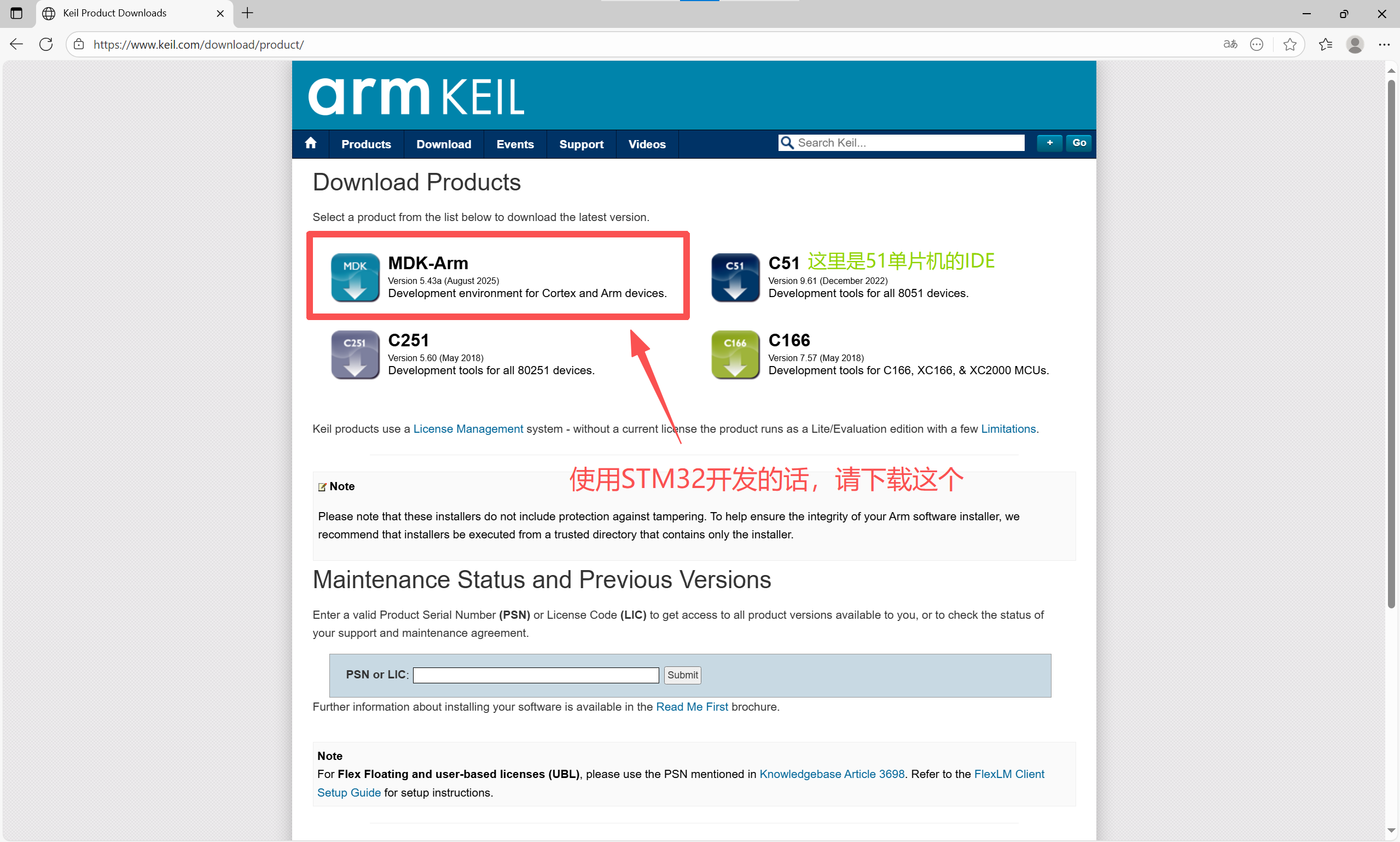

  2. 随后点击【MDK-Arm】以下载MDK版本的Keil，以进行STM32开发；01.png

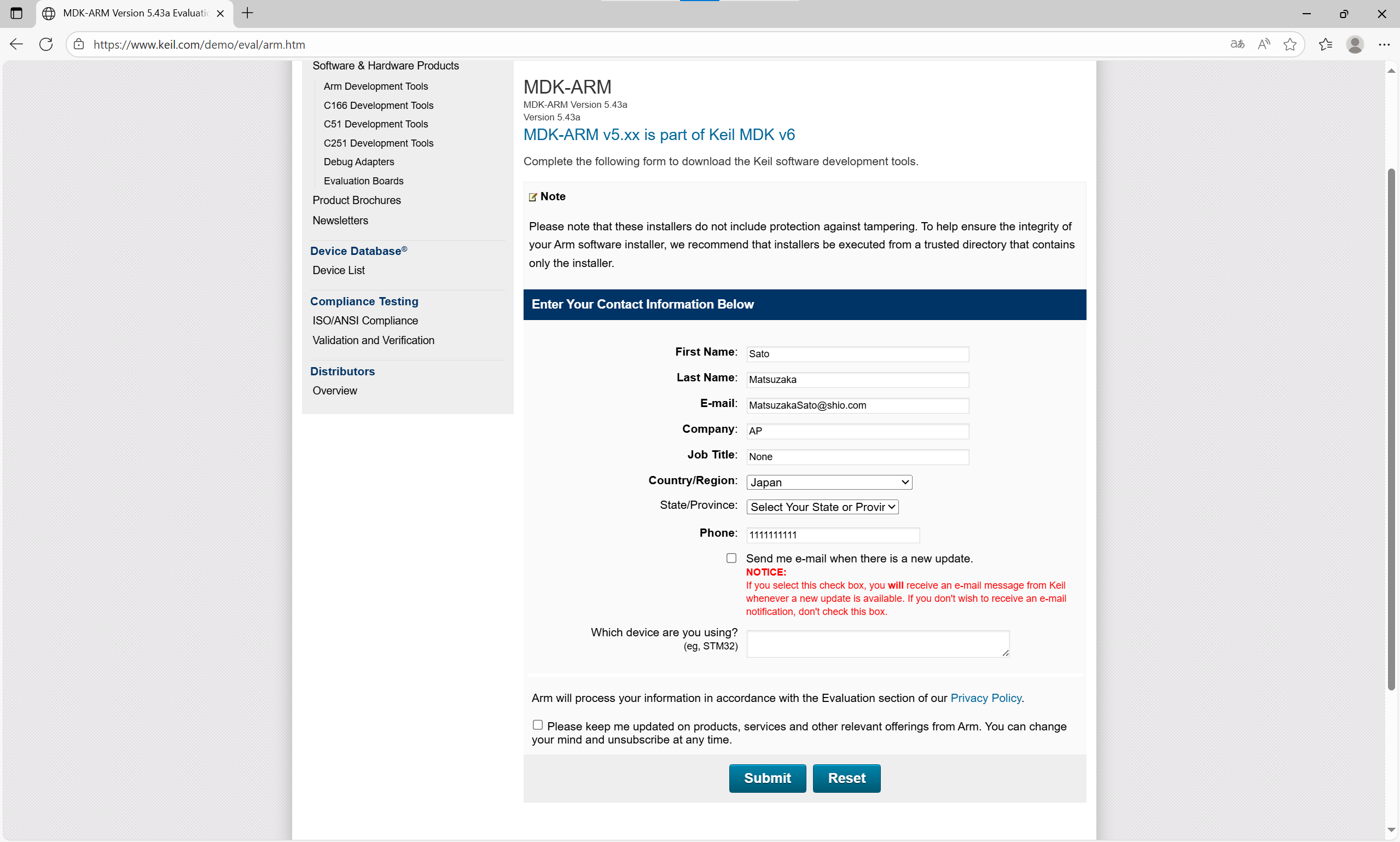

  3. 之后如果是首次进入，将会出现一张信息收集表，无需填写真实信息，将表格填完后，【Submit】即可；03.png

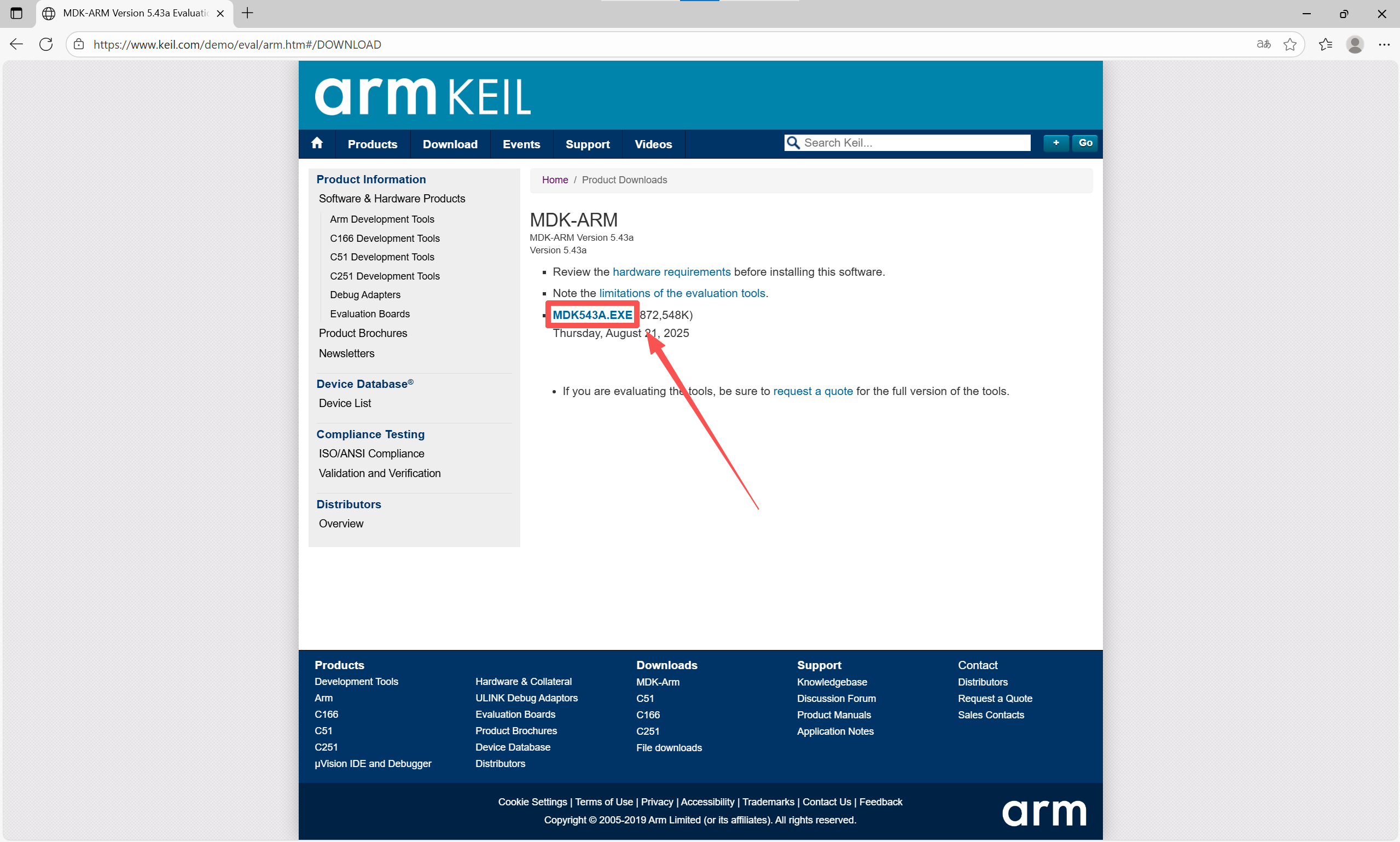

  4. 提交后，将会出现下载页面，点击页面中最大的那个蓝链即可开始下载！04.png
  5. 下载完成后的安装包长这样，双击打开它；05.png

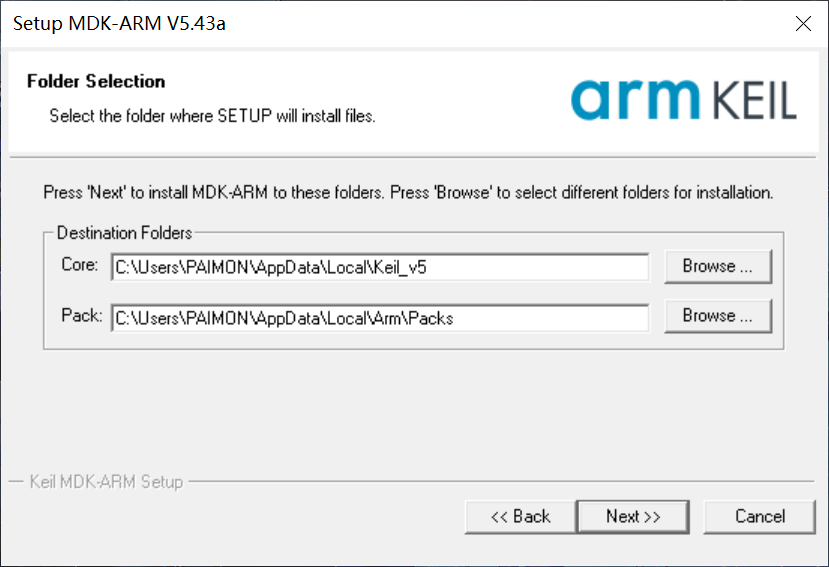

  6. 随后进入安装过程，同意协议后来到选择安装路径界面，上方路径为软件安装位置，下方路径为资源包下载位置，此处建议均保持默认；06.png

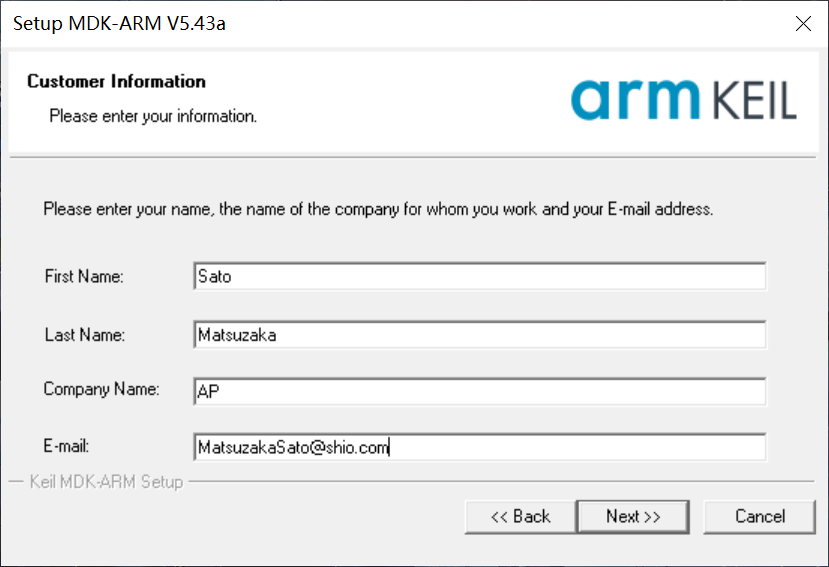

  7. 接下来来到信息收集页面，无需填写真实信息，填满即可下一步；07.png

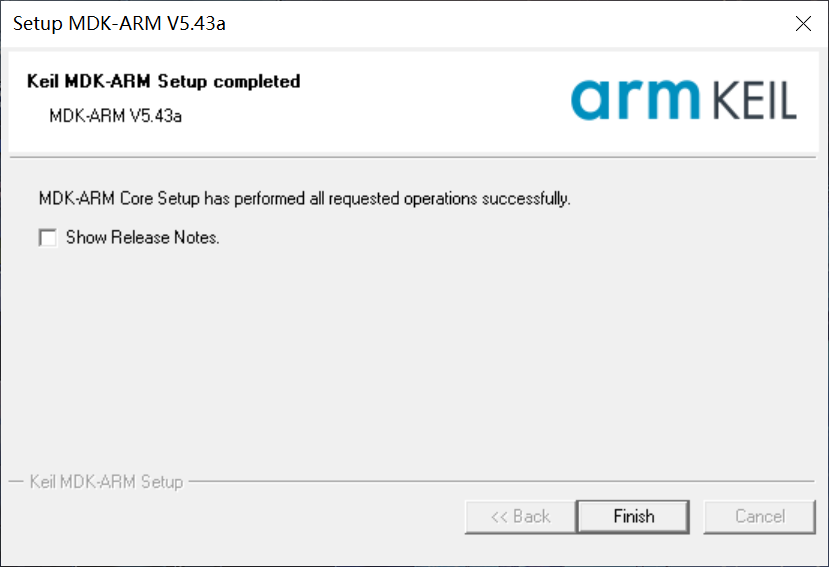

  8. 重要 直到弹出如图所示的安装完成的窗口前，不要进行任何操作，否则可能打断软件包或驱动的正常安装，如果杀毒软件拦截了任意安装，请放行；08.png

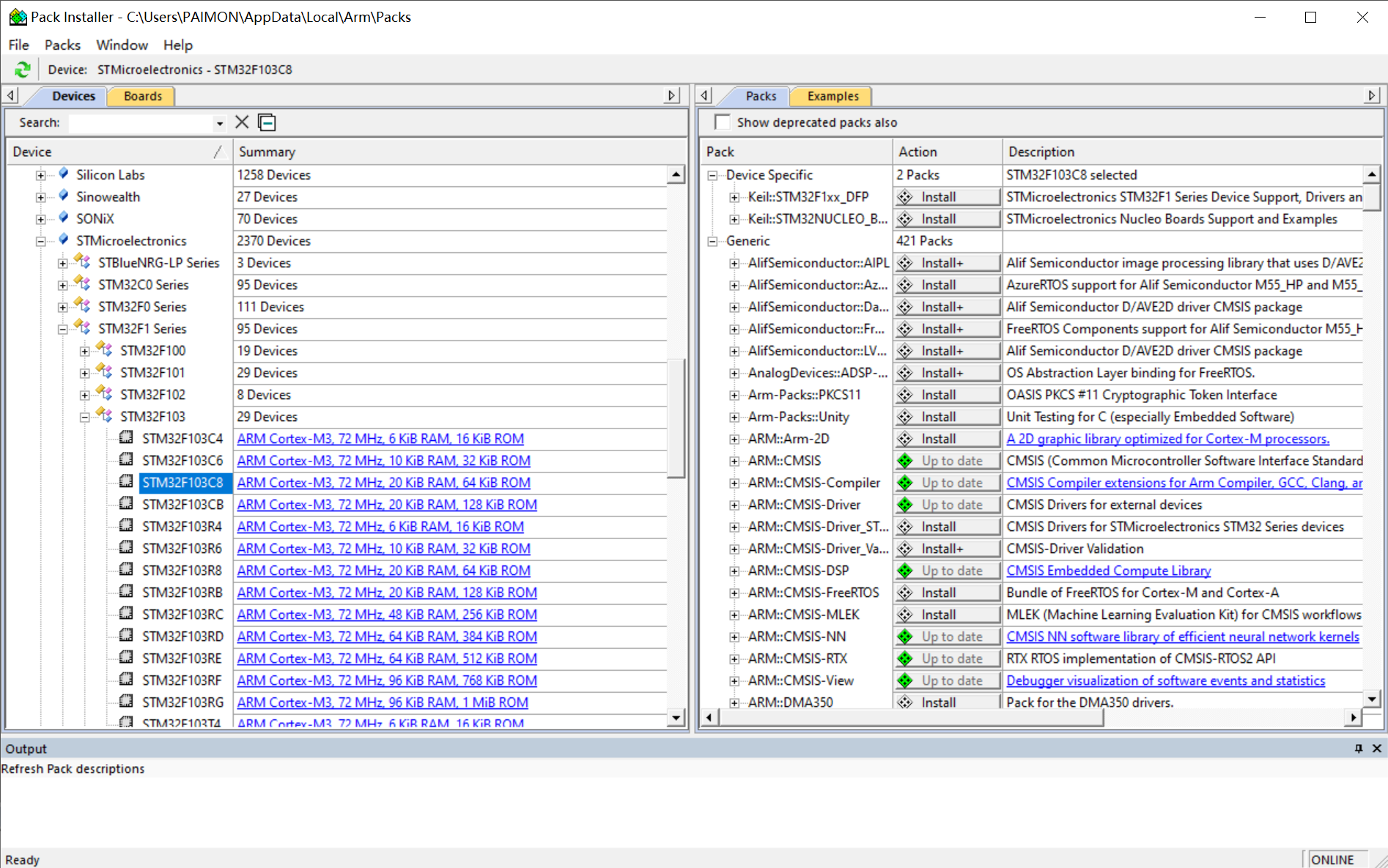

  9. 安装完成后，可能会弹出如下图所示的Pack Installer界面，待右下角进度条走完消失后，即可关闭这个窗口；09.png
  10. 随后，你可以在你的桌面上找到安装好的Keil！10.png

软件激活 ​

Keil作为付费软件，其未注册版本限制了可编译的代码大小不超过2kb，这远远不能满足我们单片机开发的日常使用需求。

好在，你现在可以通过两种方式来免费激活Keil，两种方式在激活完成后没有任何使用上的区别。请在以下两种方式中任选一种方法激活你的Keil。

激活 Arm Keil MDK-Community Edition（推荐） ​

原文链接：https://www.keil.arm.com/mdk-community/

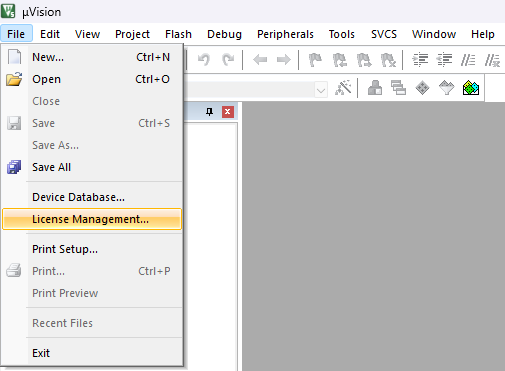

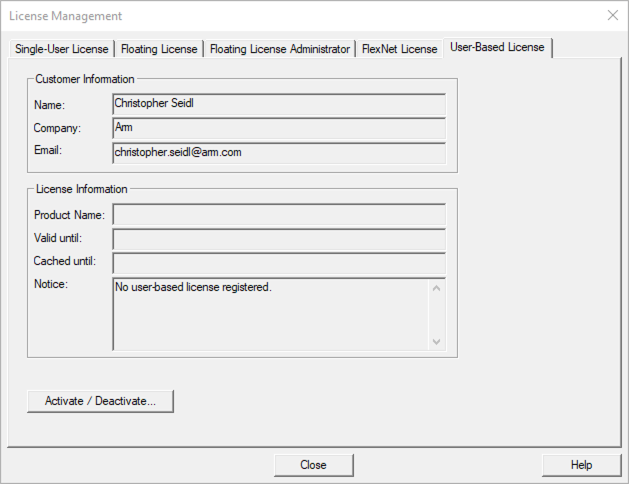

  1. 此方法无需使用管理员身份运行Keil，直接双击打开即可，打开后，依次点击左上角的【File】→【Liscense Management】，并在弹出的窗口中切到【User-Based License】；11.png12.png

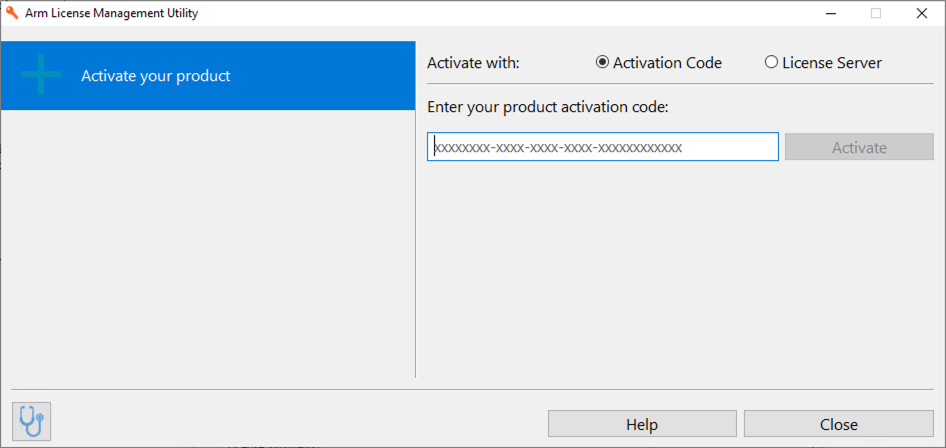

  2. 点击下方的【Activate / Deactivate...】按钮后，将打开【Arm License Management Utility】，如下图所示；13.png

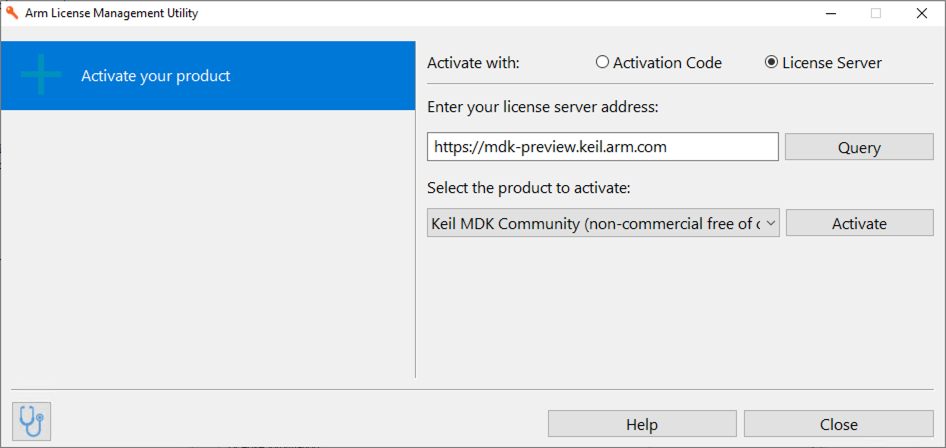

  3. 在右上角，点击选择【License Server...】，随后，在输入框内填入https://mdk-preview.keil.arm.com后，点击【Query】，之后在出现的下拉菜单中选择【Keil MDK Community...】然后点击右侧的【Activate（激活）】；14.png

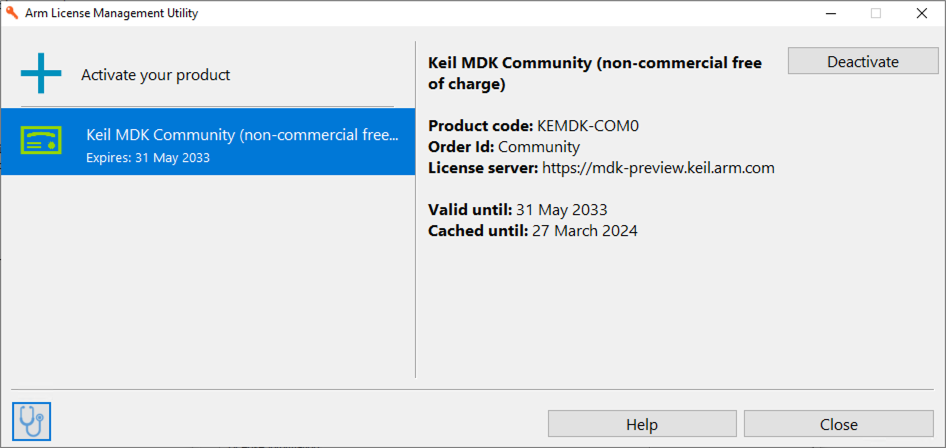

  4. 至此，Keil已完成激活，接下来可以关闭所有窗口，返回Keil了！15.png

激活 MDK-ARM PLUS ​

!!!WARNING!!!

使用此方法激活的 Keil uVision5 仍然为未经授权的盗版软件，相关软件仅供学习交流，请勿用于商业用途，下载后请于24小时内删除。

  1. 点击这里（提取码：MEIC）下载注册机；

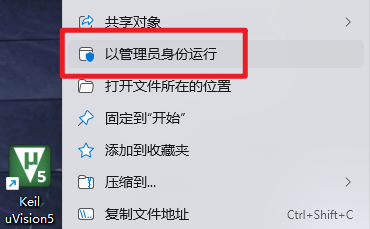

  2. 右键使用管理员身份运行Keil，打开后，依次点击左上角的【File】→【Liscense Management】；16.png

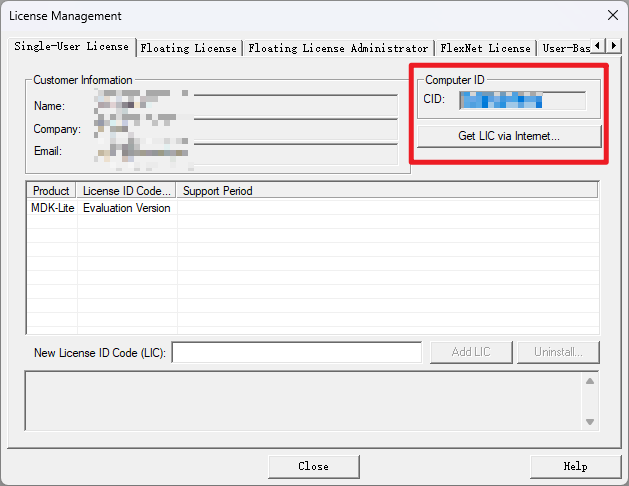

  3. 在右上角，复制下你自己的CID备用；17.png
  4. 双击打开你刚刚下载好的注册机，它长这样：18.png

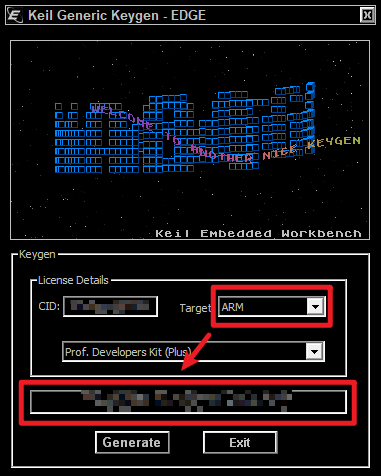

  5. 填入你的CID，Target选择ARM，随后点击Generate，即可生成激活码，将它复制下来；19.png

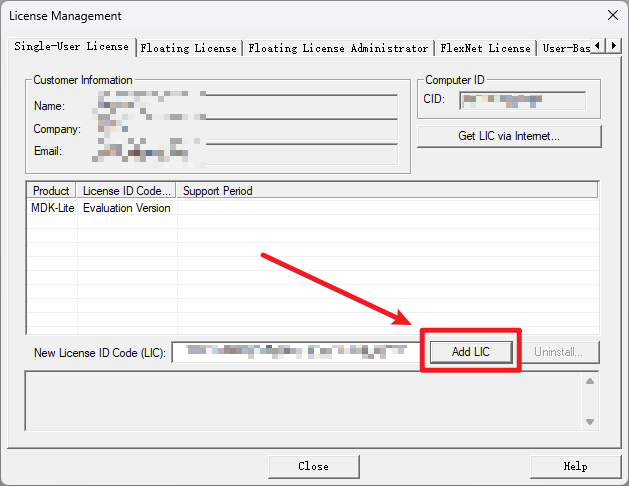

  6. 回到Keil，将你刚刚复制的激活码填入，点击【Add LIC】即可完成激活！20.png

下载固件包 ​

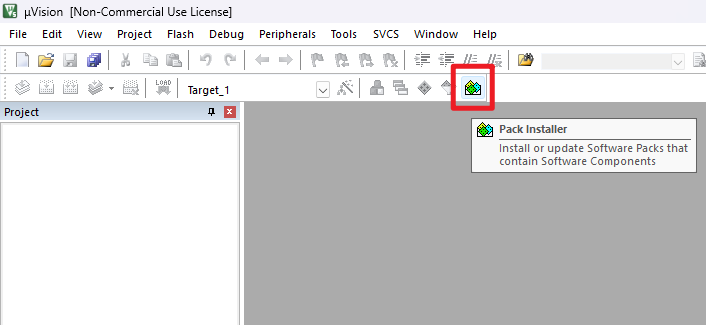

  1. 在Keil主界面中，单击打开【Pack Installer】；21.png

看这里！

可能需要等待一段时间才能完全加载。

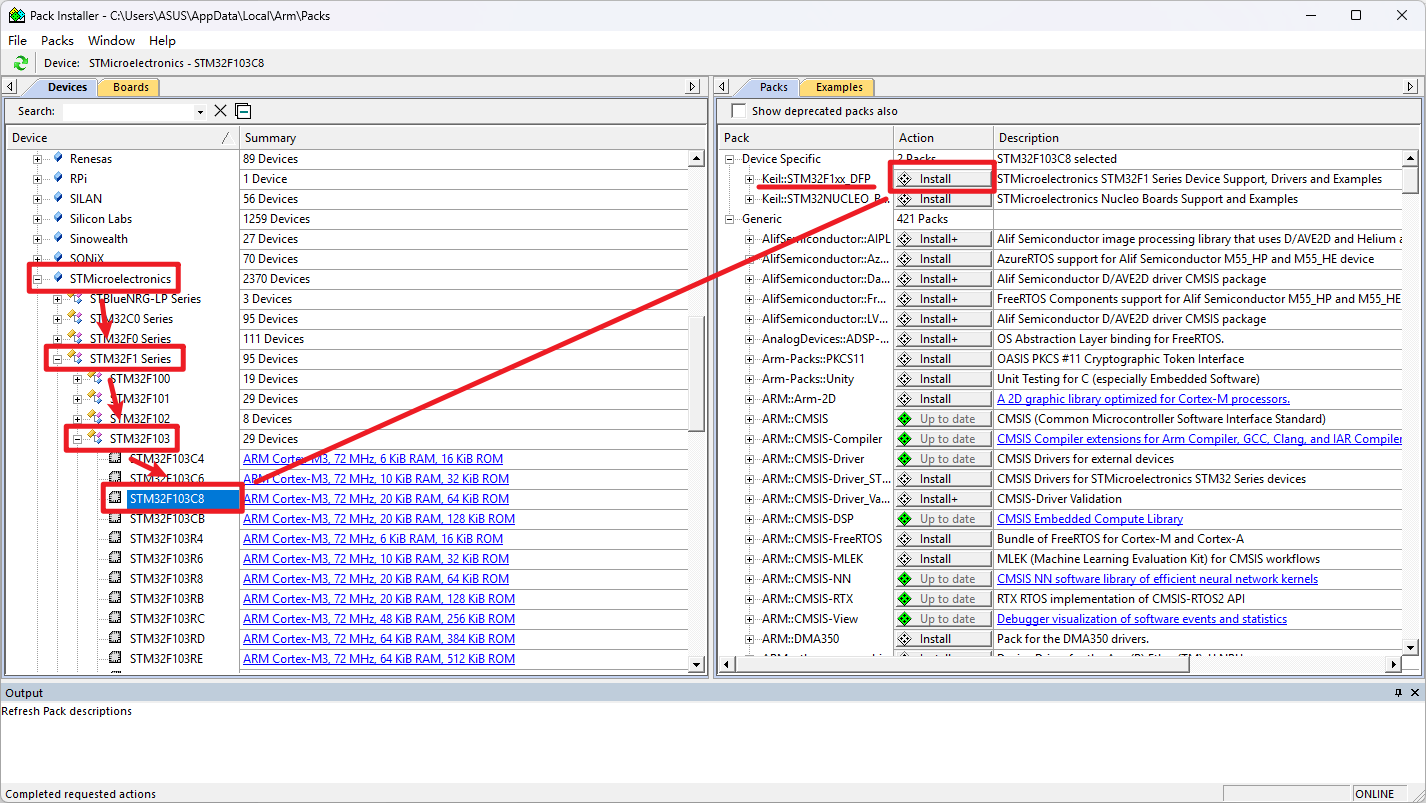

  1. 依据你使用的芯片型号，选择对应的固件包并安装，如图所示STM32F103C8T6芯片的选择方法，最后请选择后缀为_DFP的包点击旁边的【Install】；22.png

看这里！

安装完成后将显示【Up to date】：23.png

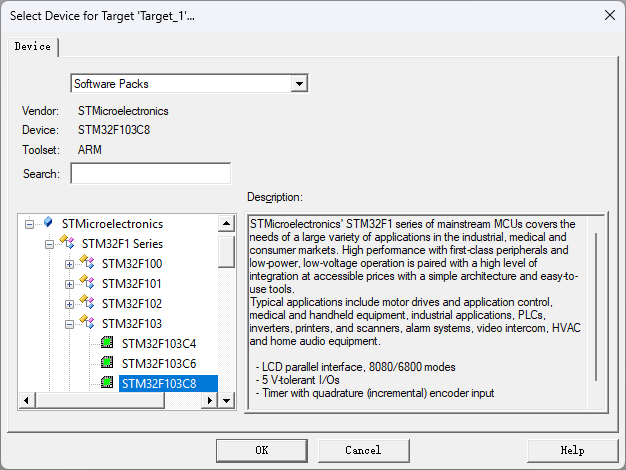

  1. 至此我们完成了固件包的安装，这次新建工程时就会有相关固件了！26.png

修复 ARM Compiler Version 5 ​

一些旧版教程中的提供例程代码（例如江协科技）无法在最新的 ARM Compiler Version 6 中通过编译，而最新版的 Keil uVision5 也不会帮我们安装 ARM Compiler Version 5，因此我们需要自行对其进行修补。


如果你发现你导入的例程出现了莫名其妙的报错，不妨试试本节教程将默认编译器改为 ARM Compiler Version 5！

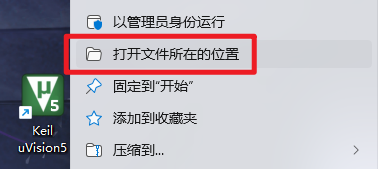

  1. 首先我们需要确定你的Keil的安装位置，右键快捷方式，点击【打开文件所在的位置】；29.png

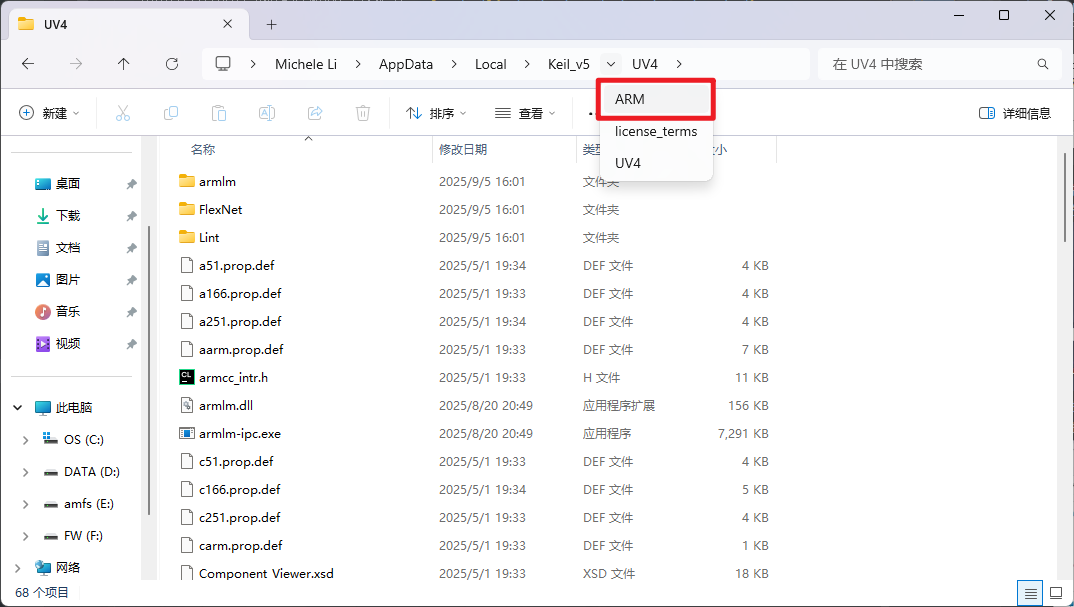

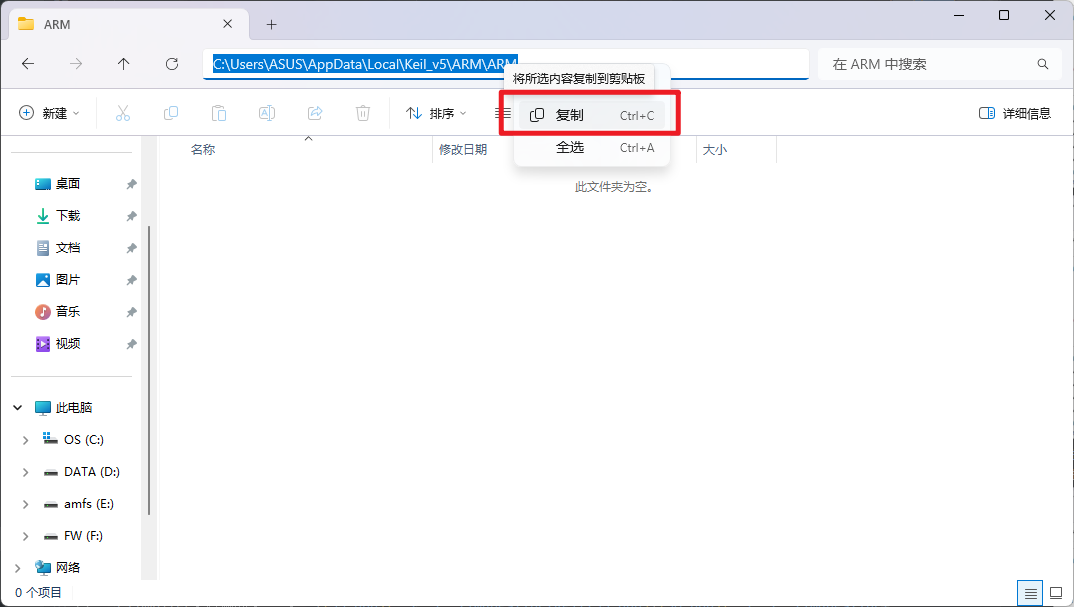

  2. 接着，切换到上一级文件夹Keil_v5的另一级文件夹ARM下，在这里新建一个文件夹，命名为ARMCC,点进去，复制此时的文件夹路径；30.png31.png
  3. 点击这里下载 ARM Compiler Version 5 安装包，将其解压；

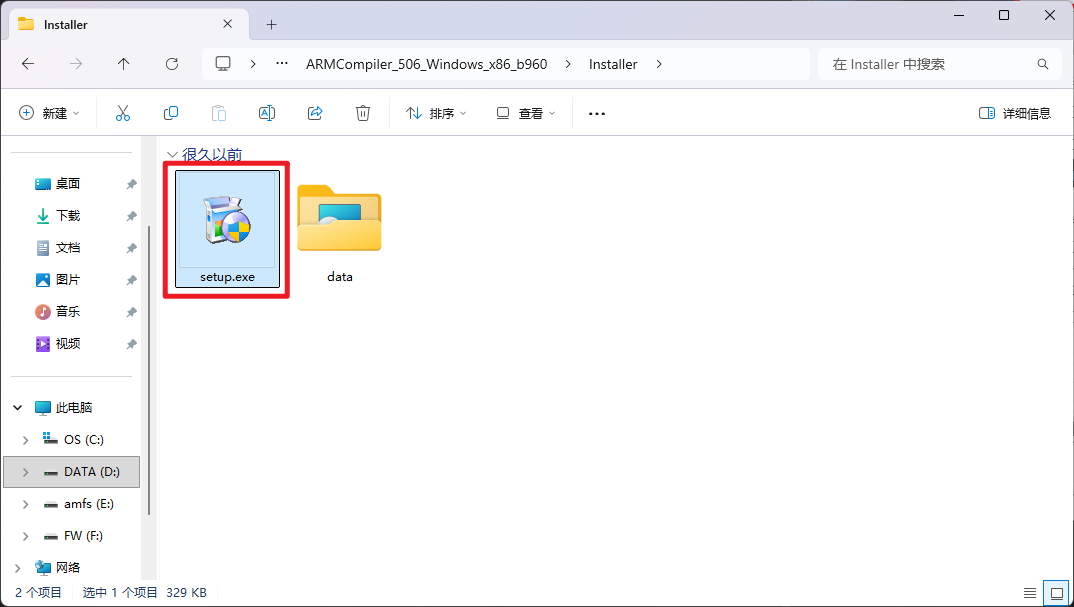

  4. 双击setup.exe启动安装程序；28.png

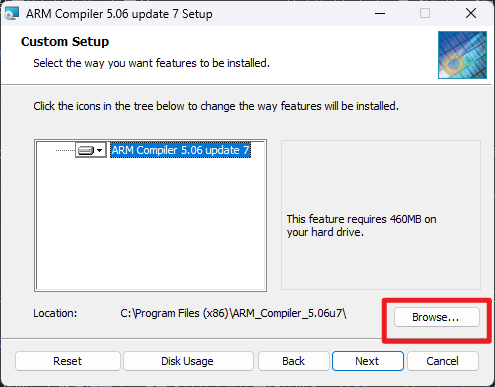

  5. 一路确认直到进行到此步骤，点击【Browse...】；32.png

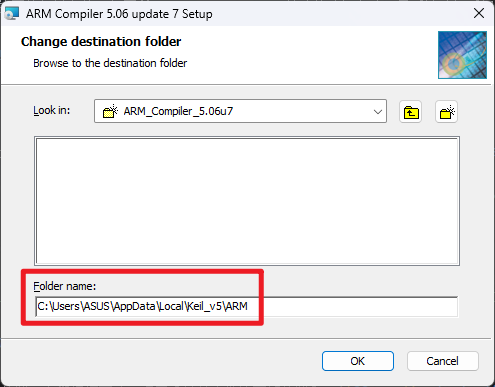

  6. 在【Folder Name】中粘贴你刚刚复制的路径，点击【OK】，回到上一个界面后，点击【Next】，并确认开始安装；33.png

注意注意！

此处图中输入的路径有误，正确的应为C:\Users\ASUS\AppData\Local\Keil_v5\ARM\ARMCC。

本提示仅纠正图片中的勘误，实际操作中你的路径可能会与之不同，请勿直接复制上方路径填入！

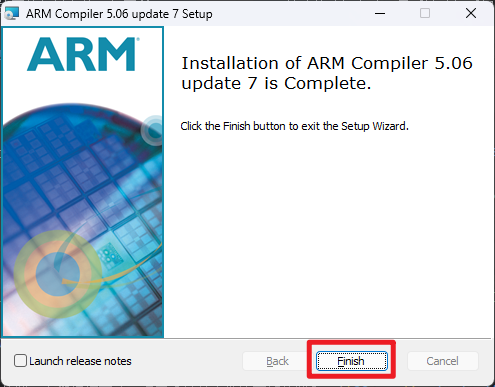

  1. 安装完成，可以关闭本程序了，接下来请回到Keil；34.png

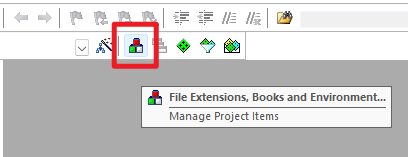

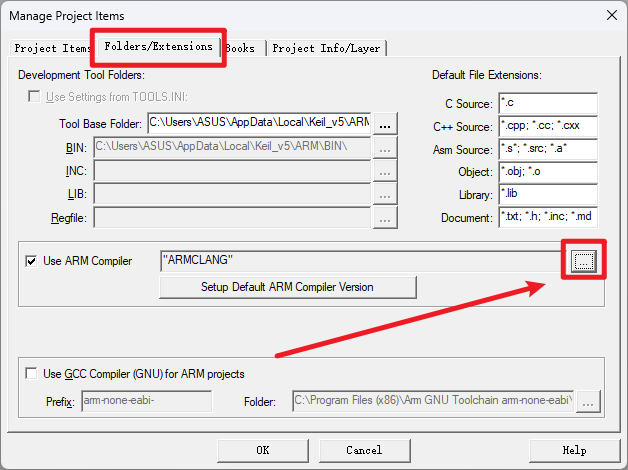

  2. 点击打开【Manage Project Items】，切换到【Folders/Extensions】选项卡下，点击【Use ARM Compiler】右侧的【...】；35.png36.png

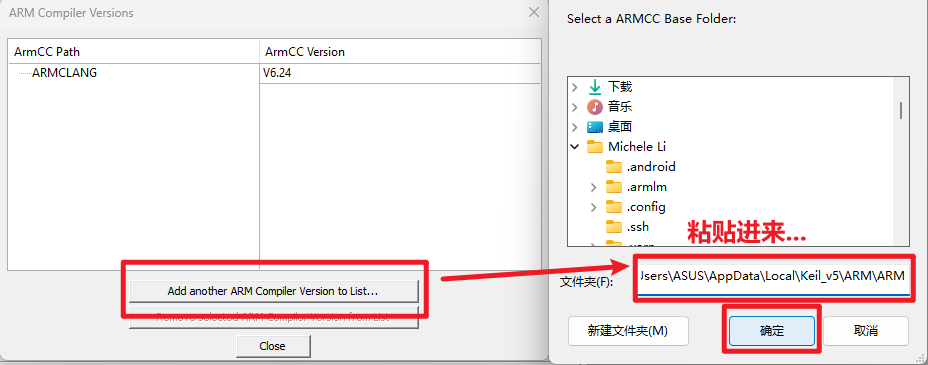

  3. 点击【Add another ARM Compiler Version to List...】，在弹出的选择窗口中直接将你刚刚复制的路径粘贴进来，并【确定】；37.png

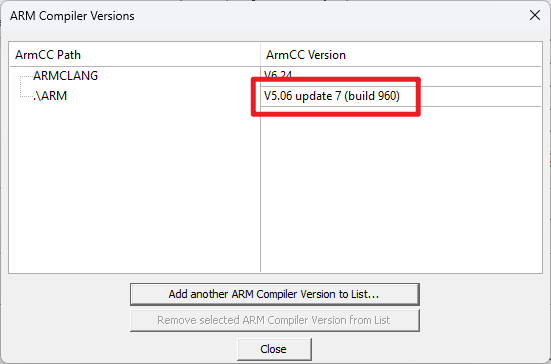

  4. 如果没问题的话，一个新的编译器【V5.06 update 7 (build 960)】将会出现在列表中；38.png
  5. 一路确认回去，现在你已经可以选择 ARM Compiler Version 5 了！39.png
